Fale radiowe w służbie 5G

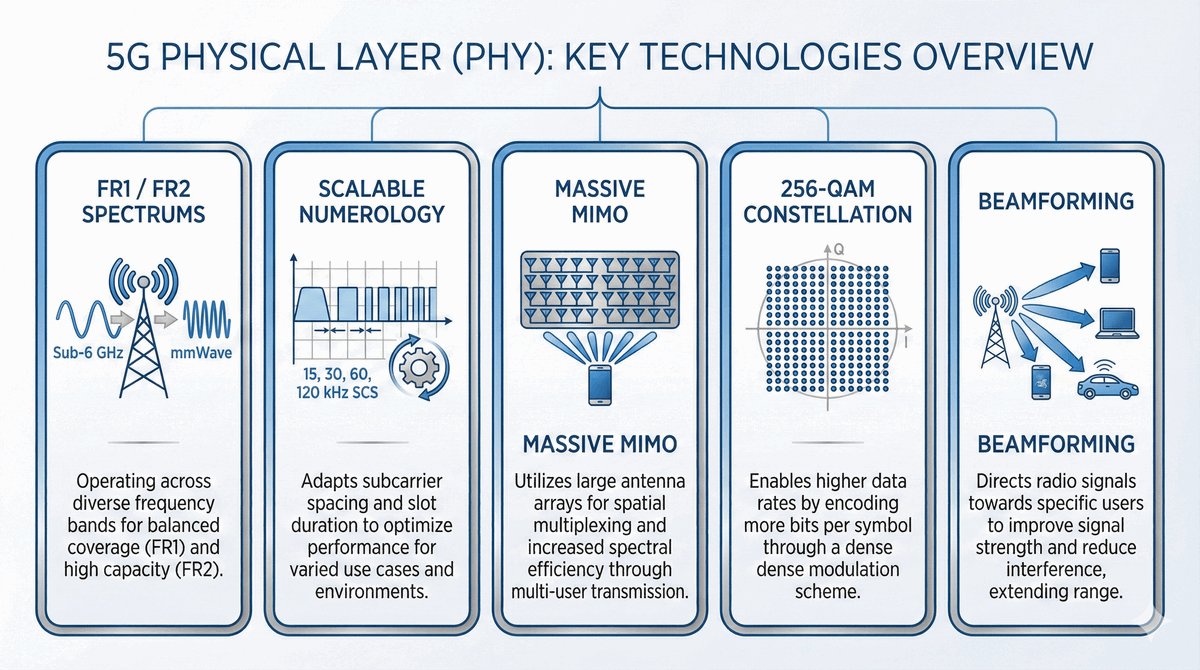

Warstwa fizyczna 5G New Radio (NR)

Warstwa fizyczna (PHY) to "fundament" każdej sieci bezprzewodowej. To tutaj dane zamieniane są na fale elektromagnetyczne, które niosą informacje przez powietrze.

W 5G New Radio (NR) wprowadzono szereg innowacji, aby osiągnąć:

  • Ogromne pasmo: do 400 MHz (a nawet więcej) w jednym kanale.
  • Ekstremalną wydajność: więcej bitów na sekundę z każdego herca częstotliwości.
  • Elastyczność: ta sama sieć musi obsługiwać tanie czujniki oraz szybkie smartfony.

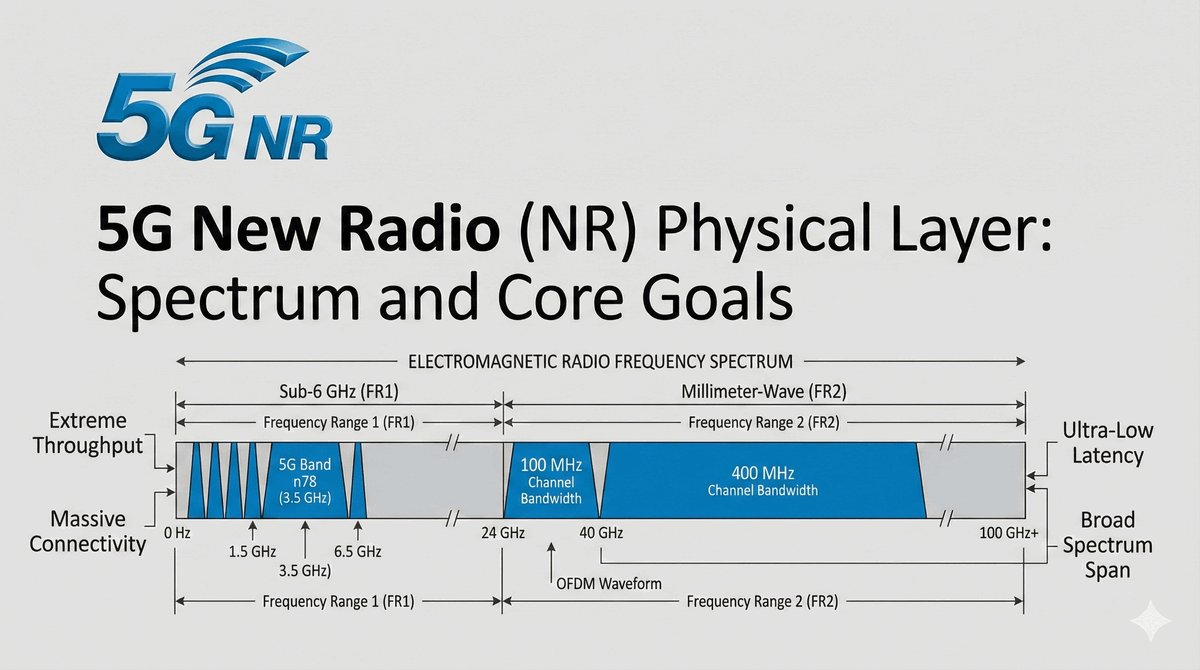

Spektrum fal radiowych i logo 5G NR
2/50
Pasma częstotliwości: FR1 i FR2

Dwa główne zakresy 5G

3GPP podzieliło częstotliwości 5G na dwa tzw. Frequency Ranges:

  • FR1 (Sub-6 GHz): Od 410 MHz do 7125 MHz.
    • Zapewnia dobry zasięg i przenikanie przez ściany.
    • Główne pasmo w Polsce: 3.4-3.8 GHz (pasmo C).
  • FR2 (mmWave): Od 24.25 GHz do 71 GHz.
    • Bardzo wysokie prędkości (Gbps), ale mały zasięg (setki metrów).

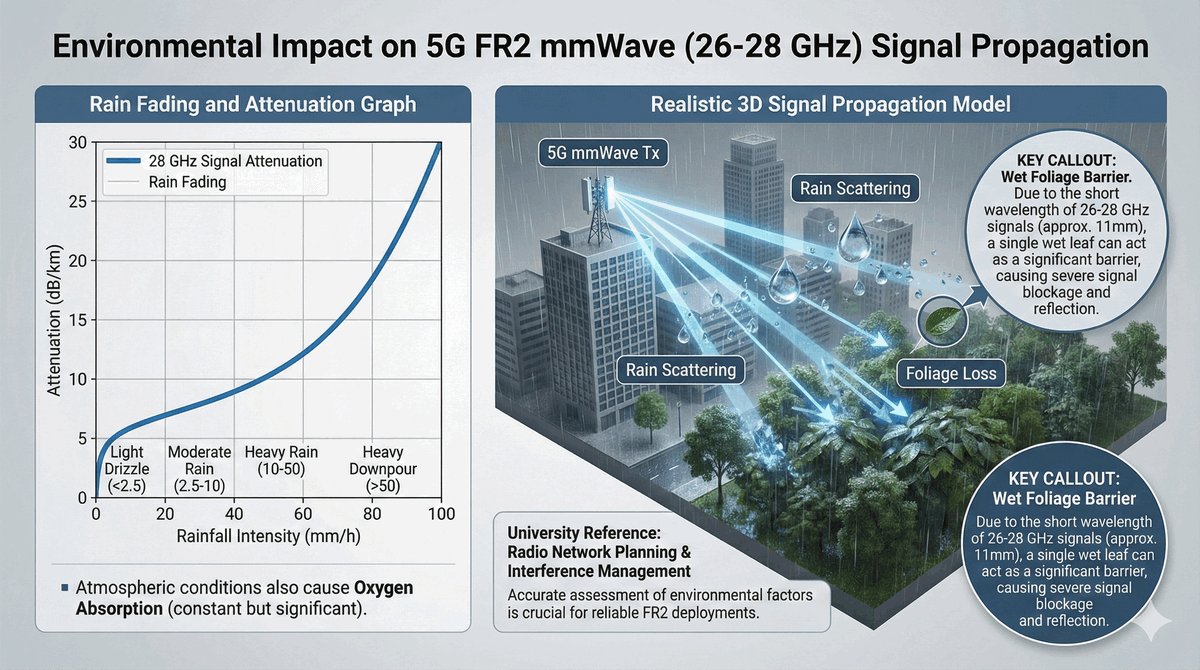

    • Podatne na tłumienie przez deszcz, liście, a nawet dłoń użytkownika.

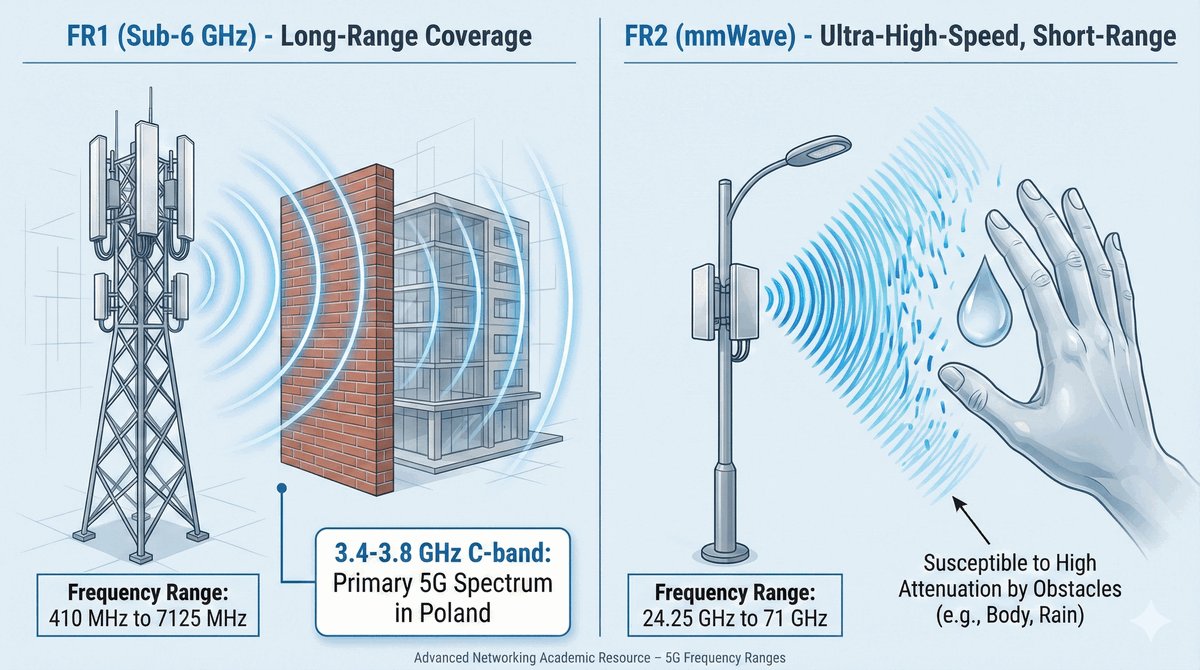

Porównanie zasięgu FR1 i FR2 (fale milimetrowe)
3/50

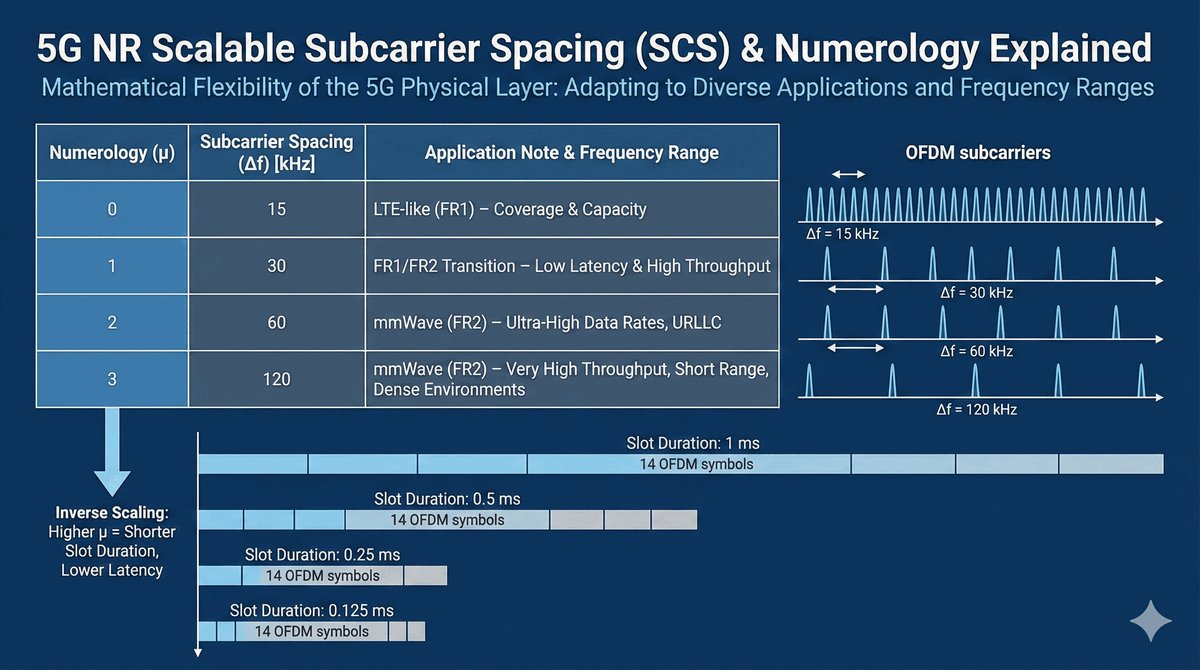

Numerologia NR – Elastyczność czasu i częstotliwości

SCS - Scalable Subcarrier Spacing

W 4G LTE odstęp między podnośnymi był stały i wynosił 15 kHz. W 5G NR mamy skalowalną numerologię:

μ (Numerologia) SCS (kHz) Długość slotu (ms) Zastosowanie
0 15 1 ms Podobne do LTE (FR1)
1 30 0.5 ms FR1, 3.5 GHz (balans)
2 60 0.25 ms FR1/FR2 (niskie opóźnienia)
3 120 0.125 ms FR2 (mmWave)

Wyższe SCS oznacza krótsze ramki czasowe, co redukuje opóźnienia, ale wymaga szerszych kanałów.

Diagram podnośnych dla różnych SCS (15, 30, 60 kHz)
4/50

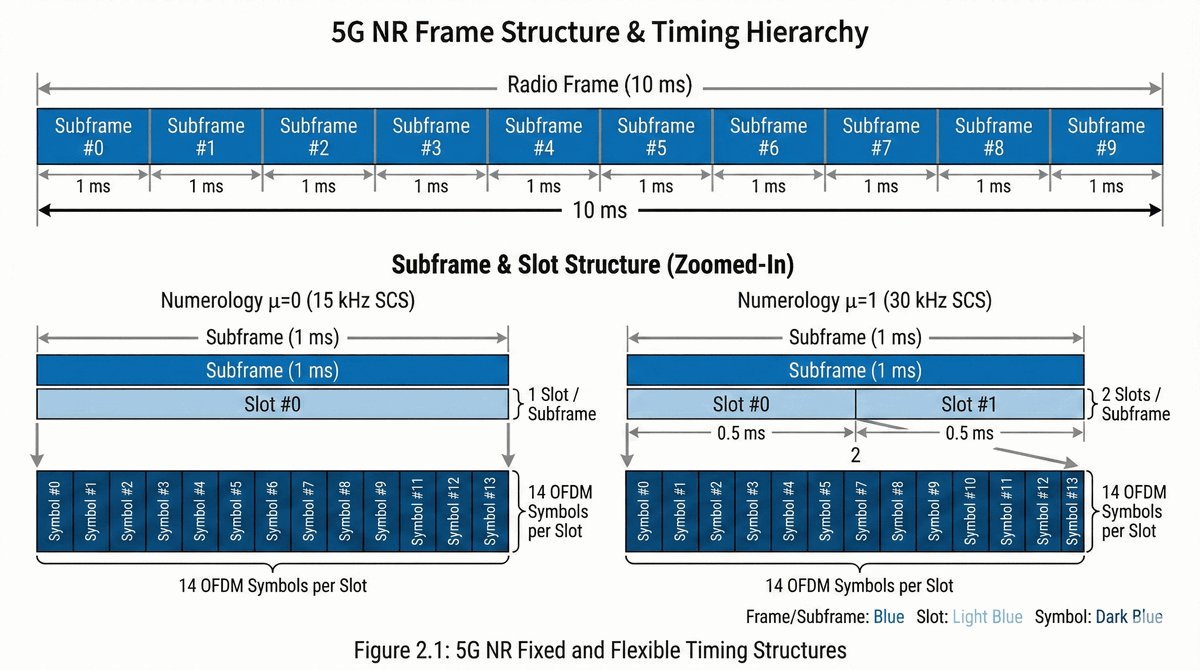

Struktura ramki w 5G NR

Czas i częstotliwość

Podstawowa struktura czasowa jest stała niezależnie od numerologii:

  • Ramka (Frame): 10 ms.
  • Podramka (Subframe): 1 ms (zawsze 10 podramek w ramce).
  • Slot (Szczelina): Zależy od numerologii. Zawsze zawiera 14 symboli OFDM.

W numerologii 0 (μ=0, 15 kHz) mamy 1 slot na podramkę. W numerologii 1 (μ=1, 30 kHz) mamy 2 sloty na podramkę. Dzięki temu 5G może wysyłać dane "częściej", skracając czas oczekiwania.

Struktura ramki, podramki i slotu w 5G NR
5/50
CP-OFDM i DFT-s-OFDM

Techniki modulacji sygnału

5G wykorzystuje dwie główne techniki transmisji:

  1. CP-OFDM (Cyclic Prefix OFDM): Stosowana w Download i Upload. Bardzo wydajna spektralnie, pozwala na MIMO.
  2. DFT-s-OFDM (Discrete Fourier Transform spread OFDM): Opcjonalna w Upload (wysyłanie). Zużywa mniej energii, co wydłuża życie baterii w smartfonie, ale nie wspiera MIMO tak dobrze jak CP-OFDM.

Sieć dynamicznie decyduje, której techniki użyć w zależności od Twojego zasięgu i stanu baterii.

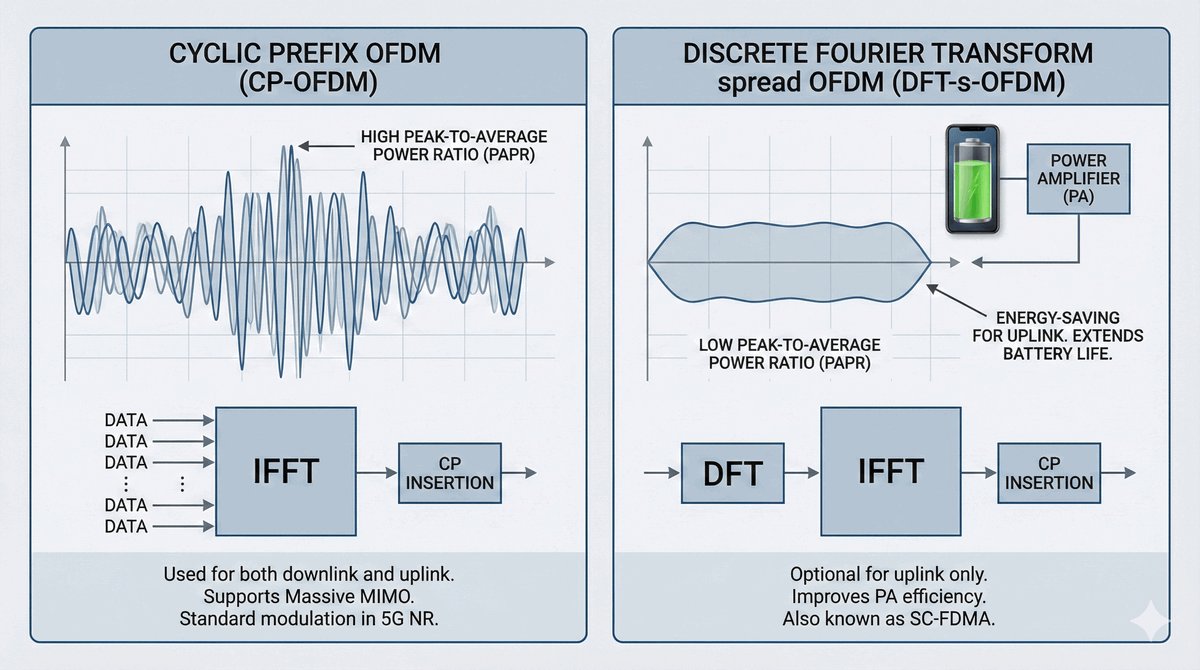

Porównanie sygnału OFDM i DFT-s-OFDM
6/50

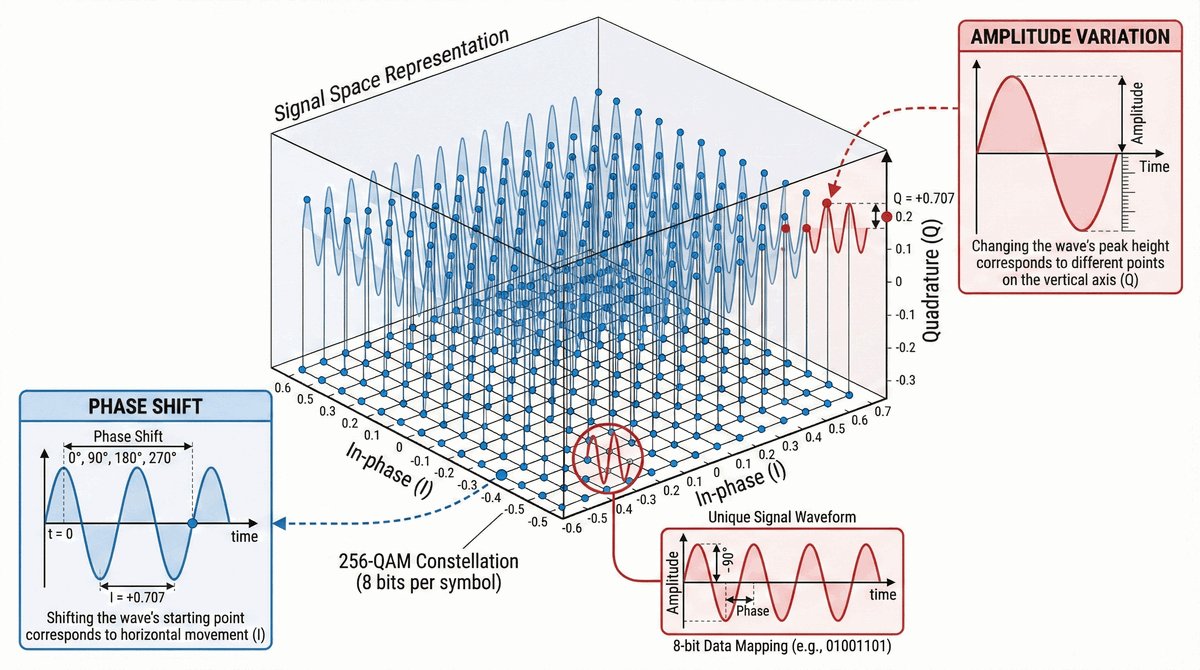

Modulacja wysokiego rzędu (256-QAM)

Więcej bitów w każdym symbolu

Modulacja to sposób "rysowania" fali, aby zakodować bity. 5G używa standardowo 256-QAM:

  • QPSK: 2 bity na symbol (bardzo odporne, ale wolne).
  • 64-QAM: 6 bitów na symbol.
  • 256-QAM: 8 bitów na symbol (wymaga idealnego sygnału).

Dzięki 256-QAM, przy tej samej szerokości pasma, 5G przesyła o ok. 33% więcej danych niż przy standardowym 64-QAM stosowanym wcześniej w 4G.

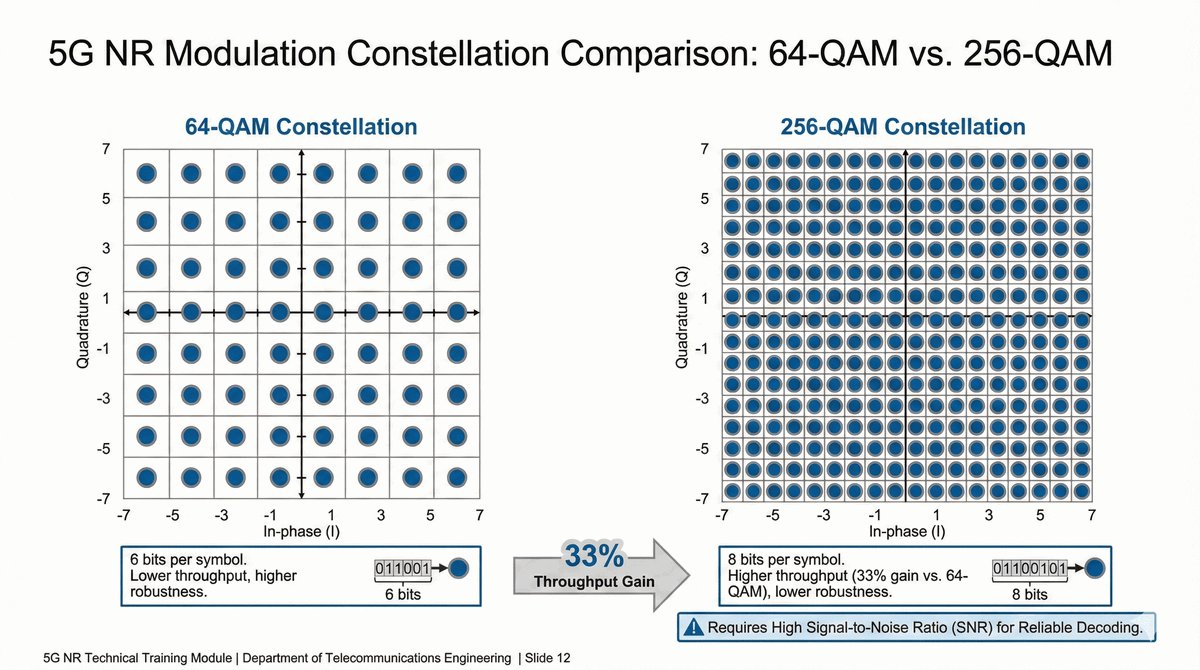

Konstelacja 256-QAM vs 64-QAM
7/50
Szerokość kanału (Bandwidth)

Od 5 MHz do 400 MHz

5G NR wspiera ogromne szerokości kanałów, co jest kluczem do prędkości "Gbps":

  • FR1: kanały o szerokościach 5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100 MHz.
  • FR2: potężne kanały 50, 100, 200, 400 MHz.

Dla porównania, w 4G maksymalny kanał to 20 MHz (łączone tylko przez Carrier Aggregation). 5G ma 5-krotnie większą "rurę" na dane już w podstawowym paśmie 3.5 GHz.

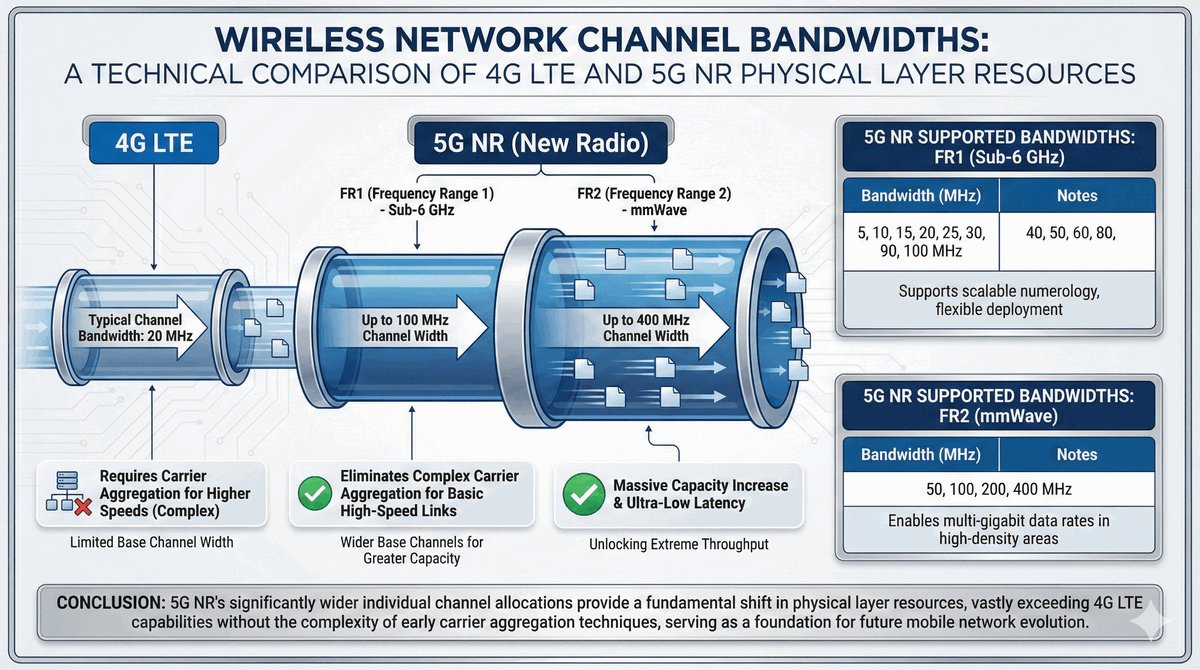

Graficzne porównanie kanału 20 MHz LTE vs 100 MHz 5G
8/50
BWP (Bandwidth Part) – Oszczędzanie energii

Nie zawsze potrzebujesz 100 MHz

Szerokie kanały zużywają dużo prądu w smartfonie. 5G wprowadza Bandwidth Parts:

  • Telefon może monitorować tylko mały wycinek pasma (np. 5 MHz), gdy tylko czeka na powiadomienia.
  • Gdy zaczniesz pobierać duży plik, stacja gNB błyskawicznie przełączy Cię na pełne 100 MHz.
  • Pozwala to na oszczędność baterii przy zachowaniu gotowości do wysokich prędkości.

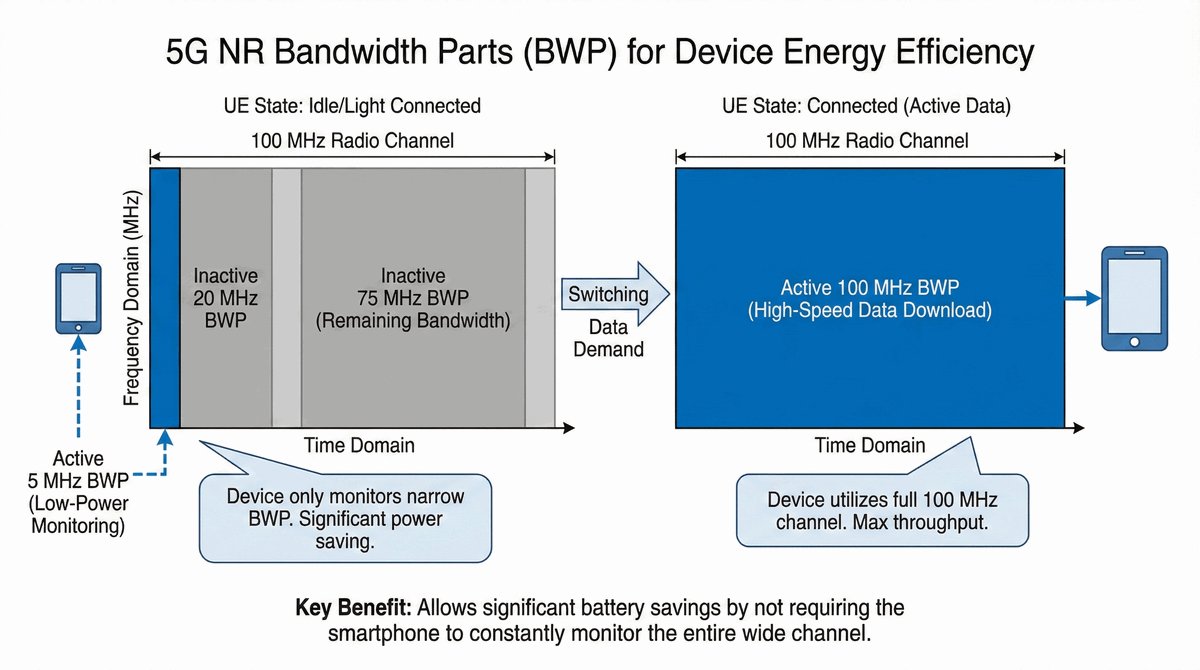

Schemat BWP: szeroki kanał podzielony na mniejsze części
9/50
Massive MIMO – Matryce antenowe

Multiple Input Multiple Output

To jedna z najważniejszych technologii 5G. Zamiast 1 czy 2 anten na maszcie, używamy matryc składających się z 64 lub nawet 128 anten.

  • Spatial Multiplexing: Wysyłanie różnych strumieni danych do tego samego użytkownika (prędkość x2, x4, x8).
  • Multi-user MIMO (MU-MIMO): Wysyłanie danych do wielu użytkowników na tej samej częstotliwości w tym samym czasie, dzięki separacji przestrzennej.

Dzięki temu sieć staje się znacznie bardziej pojemna bez kupowania kolejnych herców pasma.

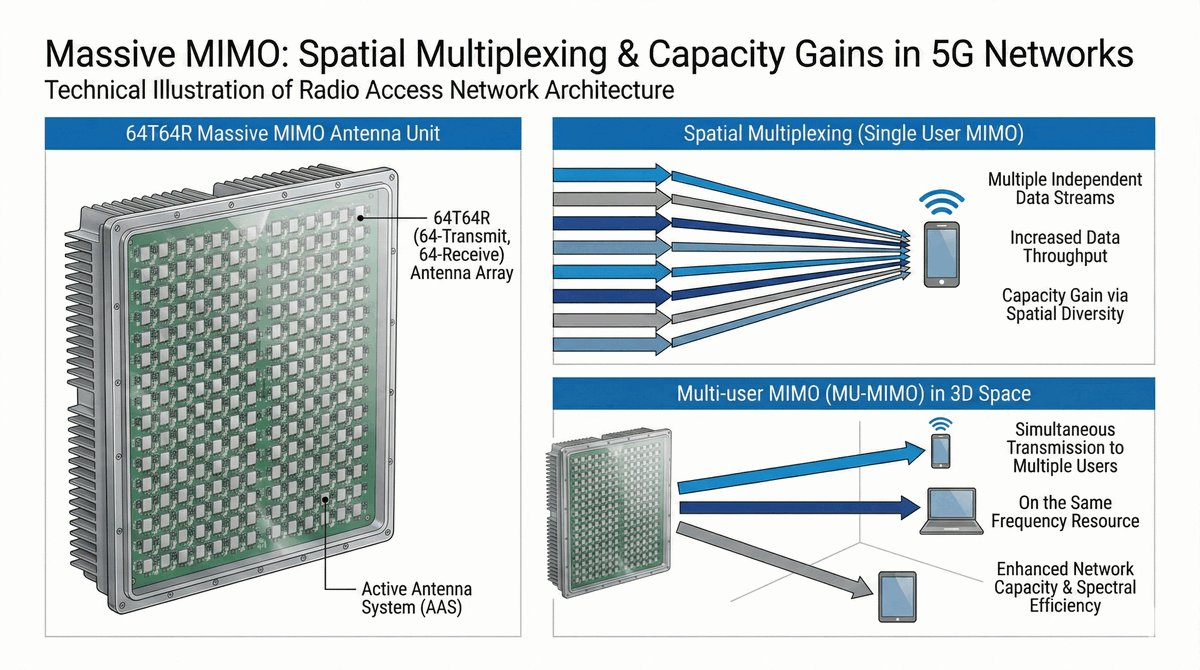

Antena Massive MIMO 64T64R
10/50

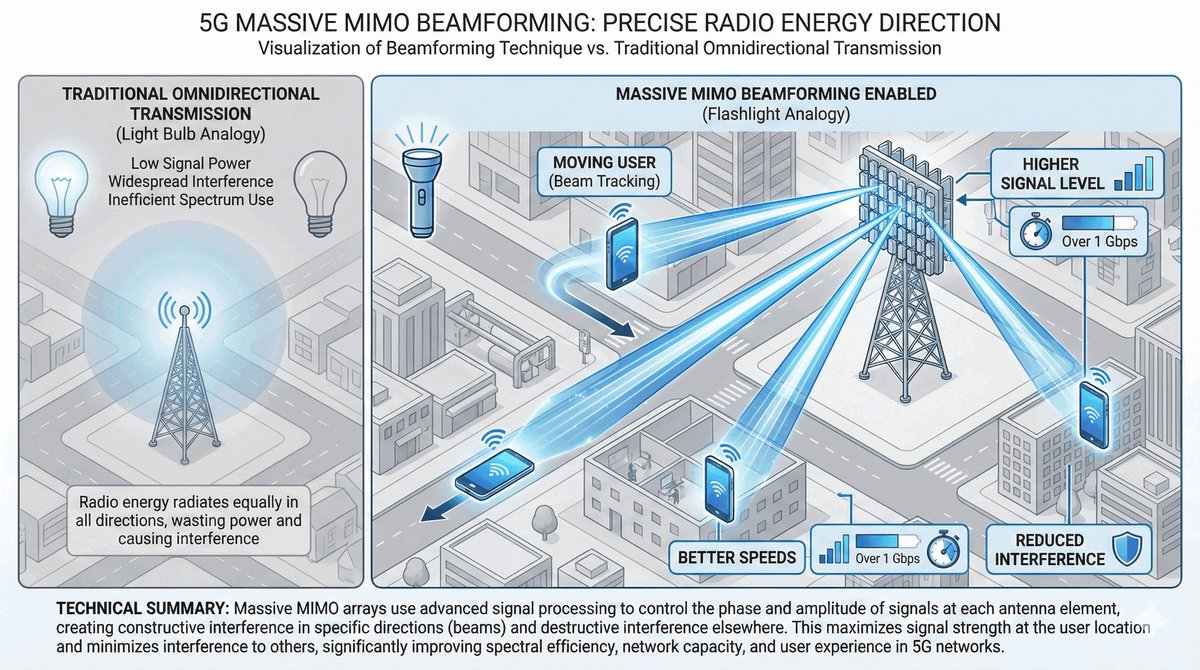

Beamforming – Kierowanie wiązką

Światło zamiast żarówki

Starsze sieci działają jak żarówka – świecą radiem wszędzie wokoło. Massive MIMO umożliwia Beamforming, który działa jak latarka:

  • Antena cyfrowo formuje wąską wiązkę sygnału skierowaną prosto w Twój telefon.
  • Wiązka "podąża" za użytkownikiem, gdy ten się przemieszcza.
  • Zalety: Wyższy poziom sygnału (lepsza prędkość) i mniejsze zakłócenia dla sąsiadów korzystających z innej wiązki.
Wizualizacja wiązek Beamformingu od anteny do telefonów
11/50
3D Beamforming i Beam Management

Kierowanie w pionie i poziomie

Beamforming w 5G nie działa tylko lewo-prawo (horyzontalnie), ale też góra-dół (wertykalnie). To pozwala obsłużyć:

  • Ludzi na różnych piętrach wieżowca.
  • Drony latające nad miastem.

Sieć stale wykonuje Beam Management – co kilka milisekund sprawdza, która z tysięcy możliwych wiązek jest obecnie najlepsza dla Twojego urządzenia.

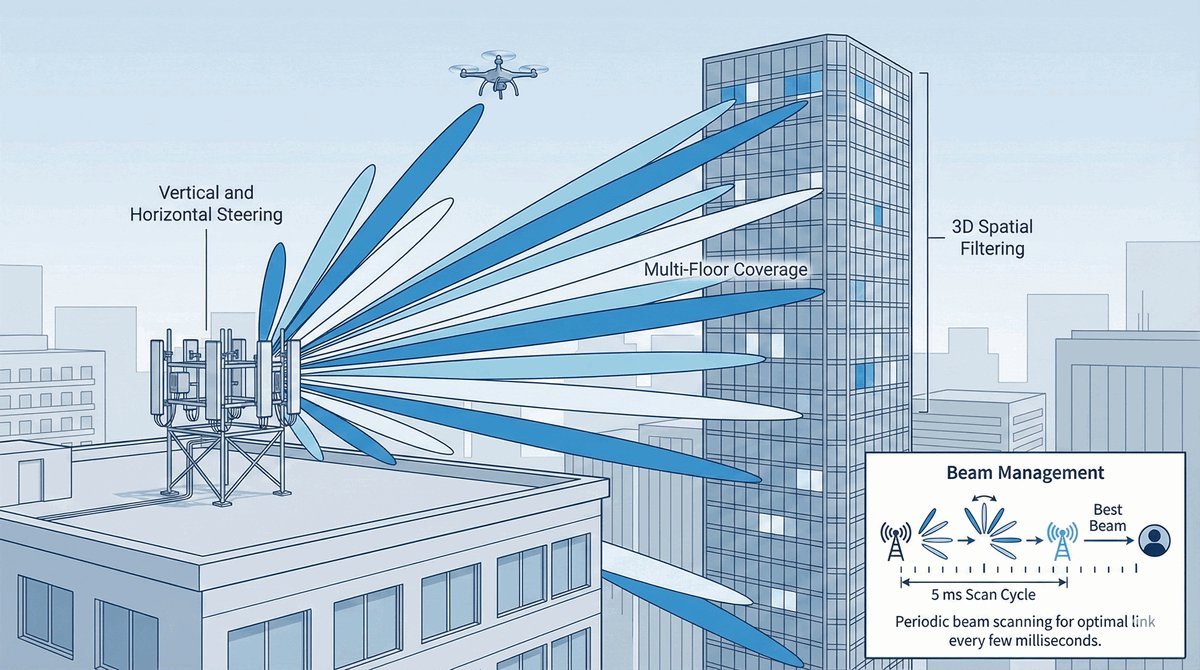

Wiązki 5G pokrywające wieżowiec
12/50
Flexibility: Dynamic TDD

Przełączanie między wysyłaniem a odbieraniem

W 4G większość pasm była FDD (oddzielne pasmo na upload i download). W 5G dominuje TDD (Time Division Duplex):

  • Ta sama częstotliwość jest używana do Downloadu i Uploadu, ale w innych momentach czasu.
  • Dynamic TDD: Sieć może dynamicznie zmieniać proporcje. Jeśli wszyscy oglądają Netflixa, sieć daje 90% czasu na Download.
  • Pozwala to na znacznie lepsze wykorzystanie dostępnego pasma.

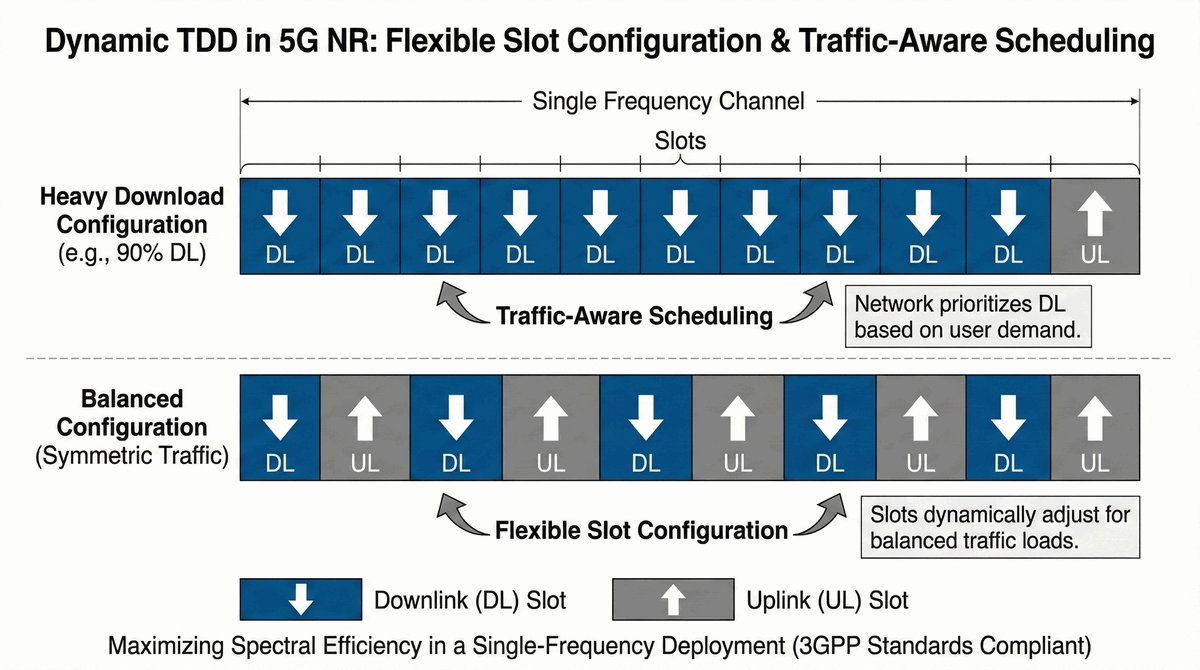

Schemat przełączania czasu DL/UL w TDD
13/50
Signal Propagation: Wyzwania 3.5 GHz

Fizyka nie wybacza

Wyższe częstotliwości (3.5 GHz vs 800/900 MHz) mają gorszą propagację:

  • Tłumienie: Sygnał szybciej traci moc wraz z odległością.
  • Przeszkody: Ściany, drzewa i szkło tłumią sygnał 3.5 GHz znacznie silniej niż w 4G LTE.
  • Rozwiązanie: Massive MIMO i Beamforming kompensują te straty, skupiając moc tam, gdzie jest potrzebna, co pozwala uzyskać zasięg zbliżony do pasma LTE 2100/2600 MHz.

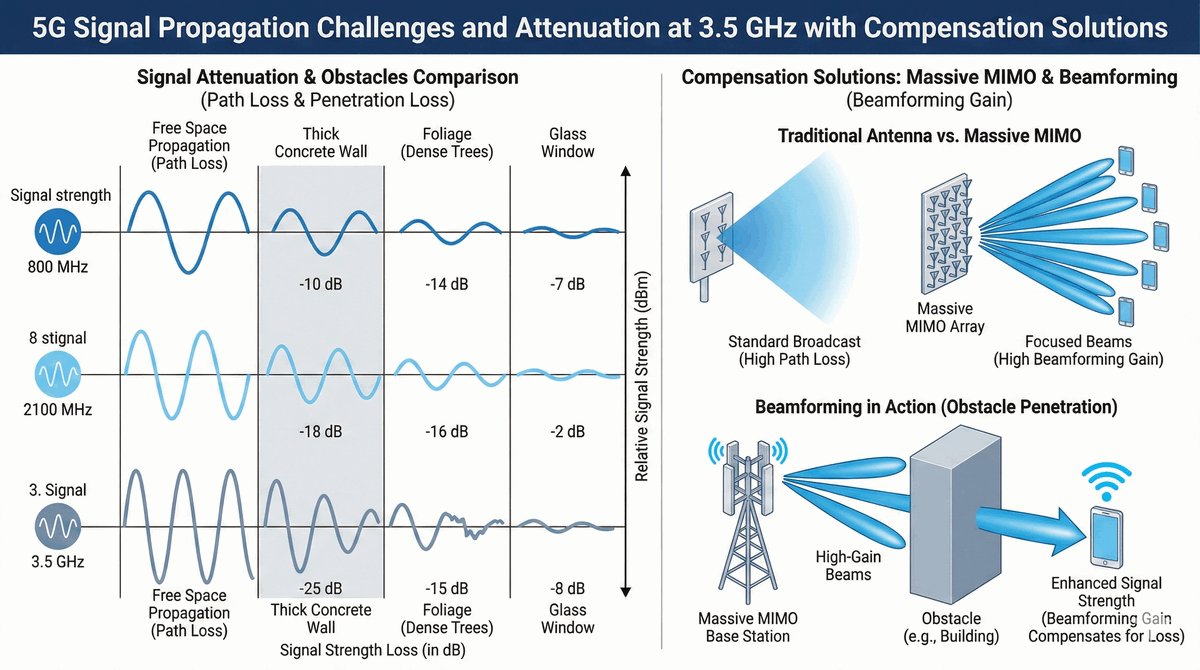

Wykres tłumienia różnych częstotliwości przez przeszkody
14/50
Polar Code i LDPC – Korekcja błędów

Matematyka na krawędzi sygnału

5G wprowadza nowocześniejsze kody korekcyjne (FEC), które ratują dane przed szumem:

  1. LDPC (Low-Density Parity-Check): Używane do danych użytkownika. Są niesamowicie szybkie w dekodowaniu, co umożliwia Gbps.
  2. Polar Codes: Używane do kanałów sterujących (sygnalizacji). Są ekstremalnie skuteczne w wyłapywaniu błędów przy słabym sygnale.

To zmiana względem Turbo Codes używanych w 4G LTE, które nie nadążałyby za gigabitowymi prędkościami 5G.

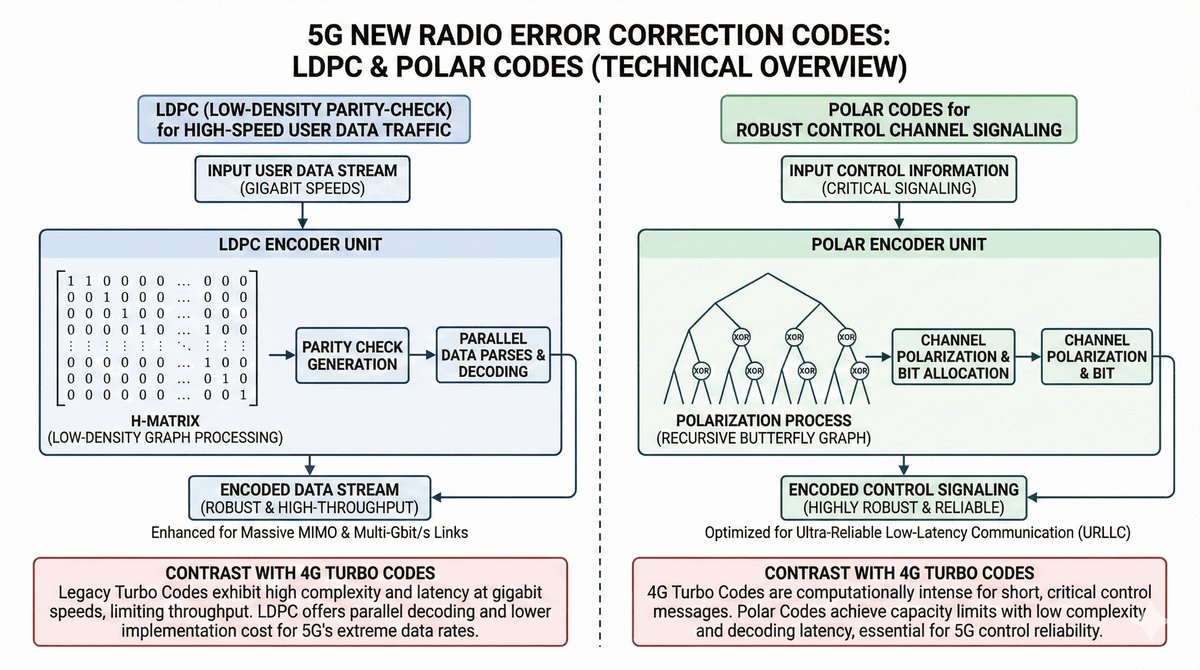

Schemat korekcji błędów Polar vs LDPC
15/50
DSS – Dynamic Spectrum Sharing

4G i 5G na jednym paśmie

Zanim operatorzy zbudują nowe stacje 3.5 GHz, używają DSS na starych pasmach (np. 1800/2100 MHz):

  • Ta sama częstotliwość obsługuje jednocześnie telefony LTE i 5G.
  • Działa to jak skrzyżowanie z inteligentnymi światłami – co kilka milisekund zasoby są przydzielane tym, którzy ich aktualnie potrzebują.
  • Minus: Prędkość jest podobna do LTE. Plus: Szybkie pokrycie kraju ikonką 5G.

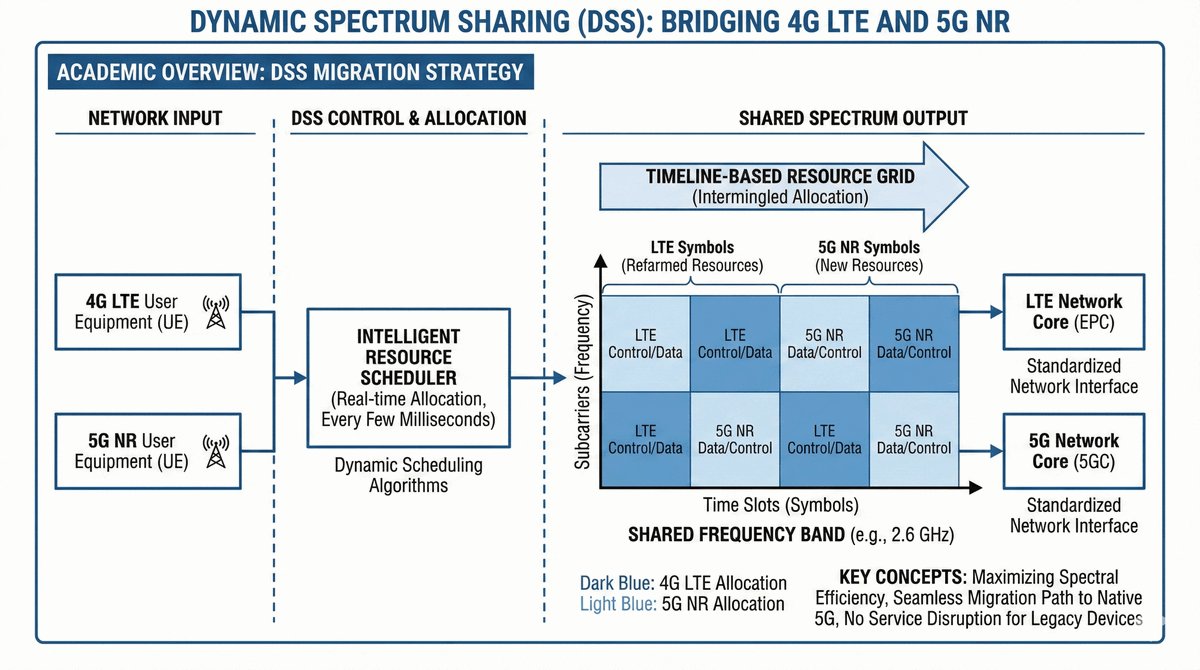

Schemat DSS: mieszanie zasobów LTE i NR w czasie
16/50

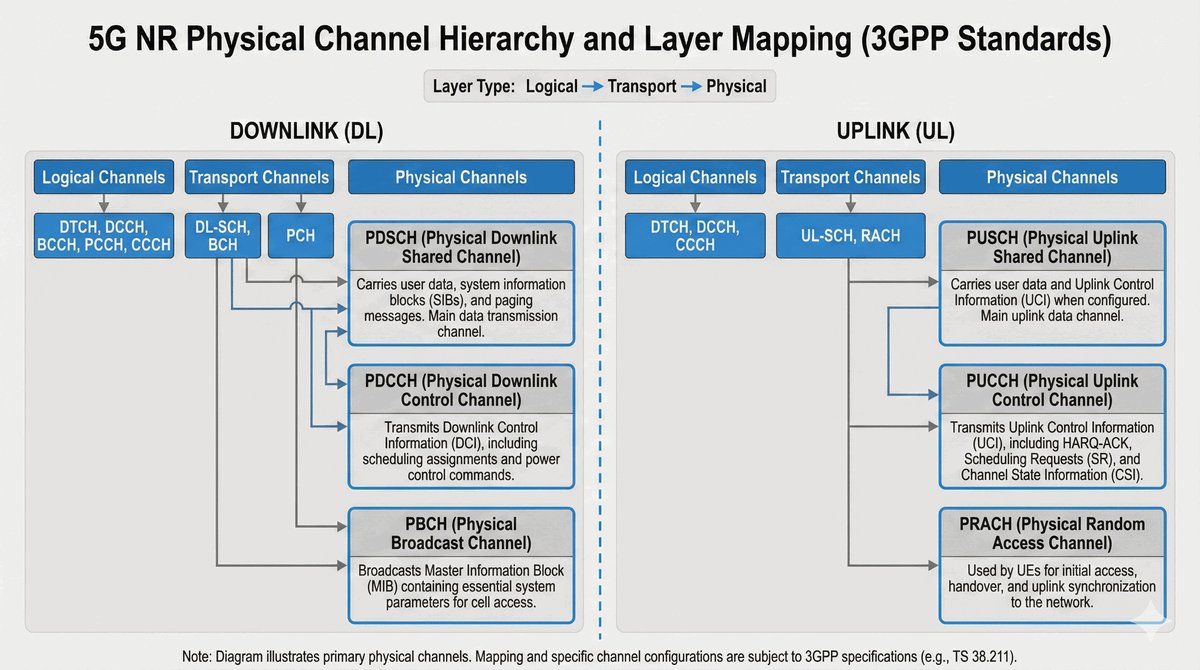

Kanały fizyczne 5G NR – Podział

Jak zorganizowane są bity w powietrzu?

Dane w 5G NR są przesyłane w tzw. kanałach fizycznych. Dzielimy je na trzy grupy:

  • W dół (Downlink - gNB do UE):
    • PDSCH: Dane użytkownika (filmy, strony www).
    • PDCCH: Sterowanie (instrukcje: "Ty odbieraj dane w tym miejscu pasma").
    • PBCH: Informacje systemowe niezbędne do wejścia do sieci.
  • W górę (Uplink - UE do gNB):
    • PUSCH: Dane użytkownika (wysyłane zdjęcia, maile).
    • PUCCH: Sterowanie (np. potwierdzenia ACK/NACK).

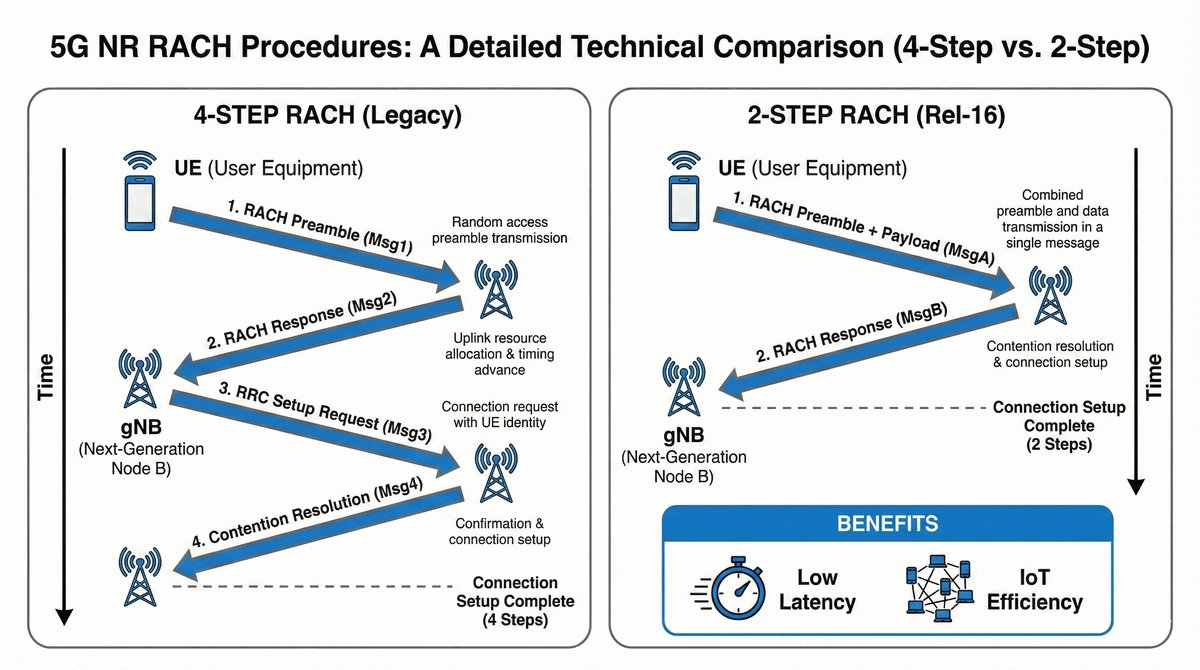

    • PRACH: Dostęp (używany przy logowaniu i "pukaniu" do stacji).
Zależność kanałów logicznych, transportowych i fizycznych
17/50
PDSCH i PDCCH – Duet pobierania

Jak telefon wie, co jest przeznaczone dla niego?

  1. Telefon stale monitoruje PDCCH (Physical Downlink Control Channel).
  2. W PDCCH znajduje się DCI (Downlink Control Information) – to krótka wiadomość: "Hej, w slocie nr 5, na częstotliwościach od A do B, są dane dla Ciebie z modulacją 256-QAM".
  3. Telefon natychmiast przestraja się na te parametry i odczytuje swoje dane z głównego kanału PDSCH.

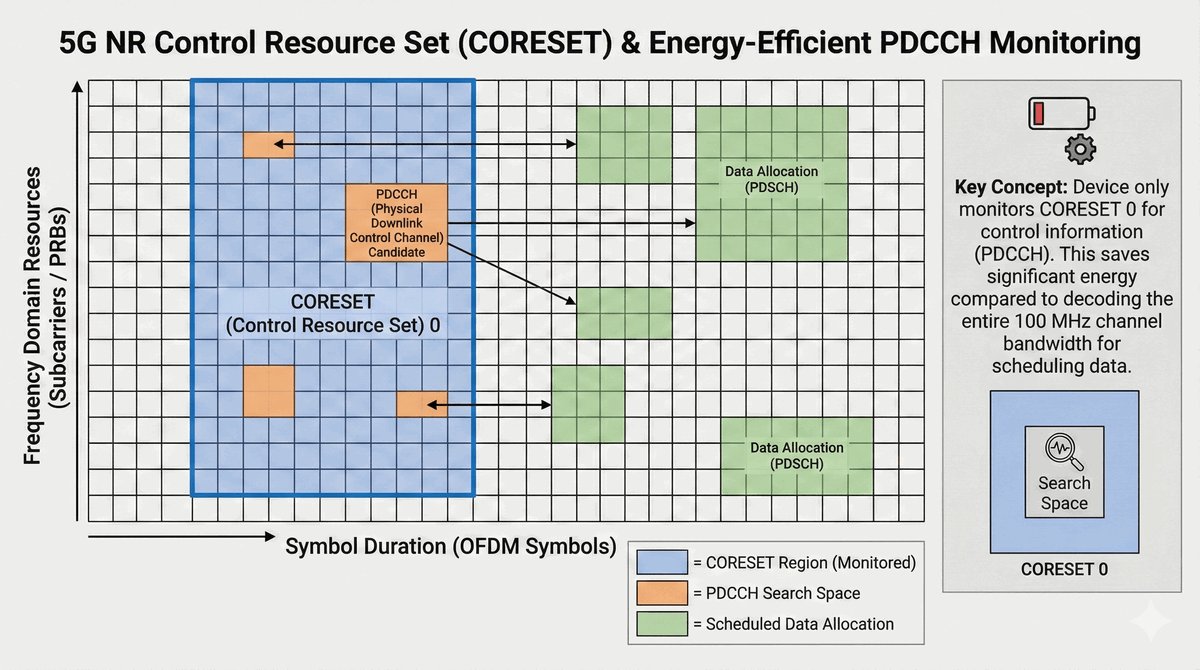

W 5G kanał PDCCH jest bardzo elastyczny – może zajmować różne fragmenty pasma (CORESET), co pozwala oszczędzać energię urządzenia.

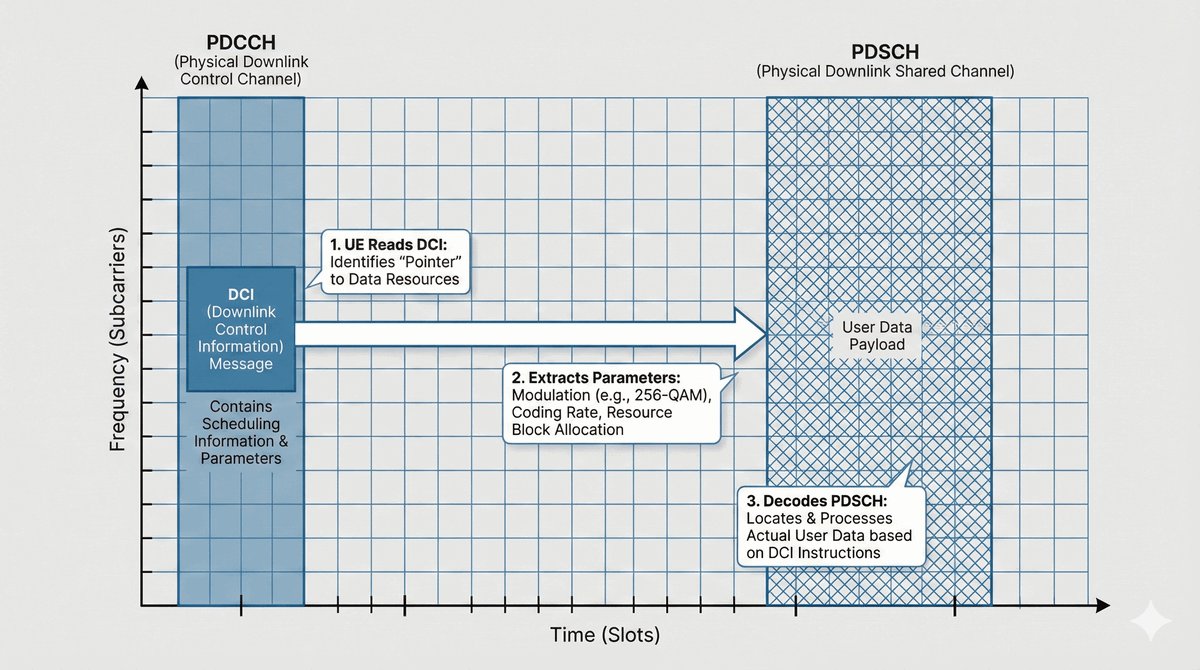

Schemat mapowania DCI z PDCCH do PDSCH
18/50
PDU i SDU – Pakowanie danych

Od bajtów do fal radiowych

Dane przechodzą przez stos protokołów, zmieniając swoją nazwę i postać:

  • SDU (Service Data Unit): Dane "surowe" przychodzące z wyższej warstwy.
  • PDU (Protocol Data Unit): Dane wzbogacone o nagłówek danej warstwy (np. PDCP Header).

Warstwa MAC zbiera małe porcje danych z różnych aplikacji i pakuje je w jeden duży Transport Block (TB), który trafia do warstwy fizycznej. Wielkość TB może wynosić od kilku bajtów do ponad miliona bitów w jednym mili-sekundowym slocie!

Proces enkapsulacji SDU i PDU w warstwach
19/50
Sygnały odniesienia (Reference Signals)

Po co wysyłać bity, które nie niosą danych?

Oprócz kanałów z danymi, 5G wysyła Reference Signals (RS). Działają one jak "latarnie morskie":

  • DMRS (Demodulation RS): Pomaga telefonowi zrozumieć, jak bardzo zniekształcona została fala (faza i amplituda), aby poprawnie odczytać bity w 256-QAM.
  • CSI-RS (Channel State Information RS): Służy do pomiaru jakości kanału – telefon melduje: "Tu sygnał jest super, daj mi szybszą modulację".
  • PTRS (Phase Tracking RS): Kluczowy w 5G mmWave – pomaga korygować szybkie zmiany fazy (szum fazowy) przy bardzo wysokich częstotliwościach.

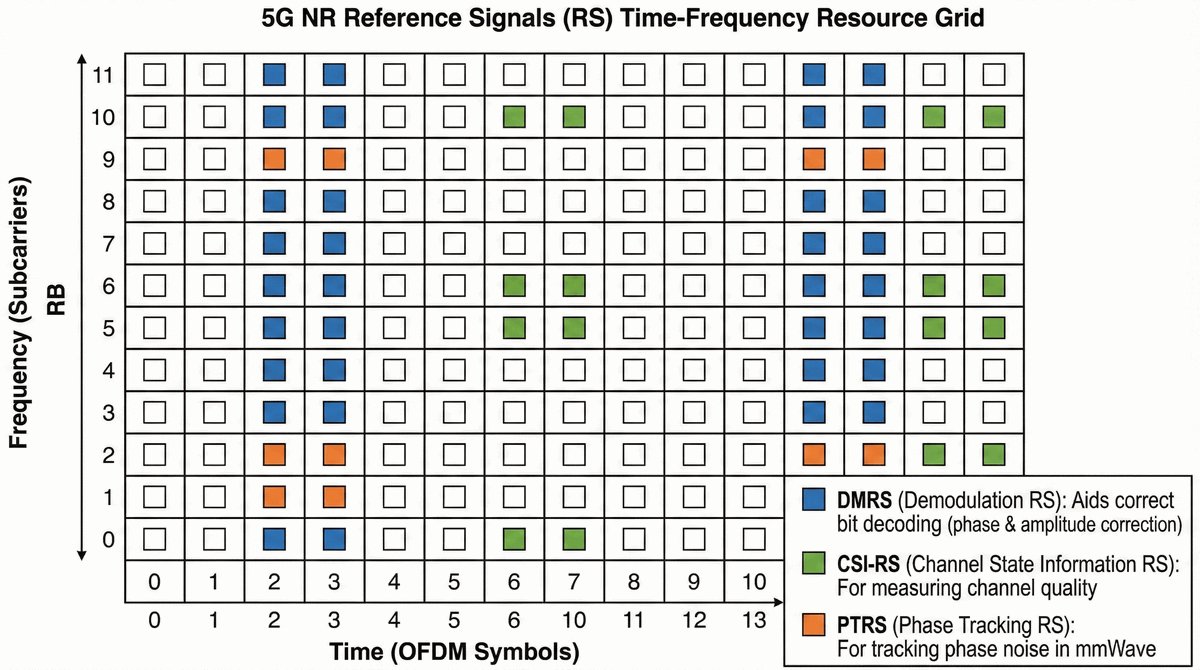

Rozmieszczenie Reference Signals w siatce czas-częstotliwość
20/50
Sounding Reference Signal (SRS)

Oczy stacji bazowej

W 5G to telefon wysyła sygnał SRS do stacji bazowej. Dzięki temu gNB wie dokładnie:

  • Gdzie fizycznie znajduje się telefon.
  • Jak najlepiej uformować wiązkę Beamformingu, aby trafić w to konkretne urządzenie.
  • Które fragmenty pasma FR1/FR2 działają najlepiej dla tego użytkownika.

Dzięki SRS stacja Massive MIMO 64T64R "widzi" każdego użytkownika w przestrzeni 3D i może do niego precyzyjnie celować energią radiową.

Schemat wysyłania SRS przez telefon do stacji Massive MIMO
21/50
SSB – Synchronization Signal Block

Jak telefon w ogóle znajduje 5G?

Zanim telefon się zaloguje, musi zsynchronizować się ze stacją bazową. Służy do tego SSB:

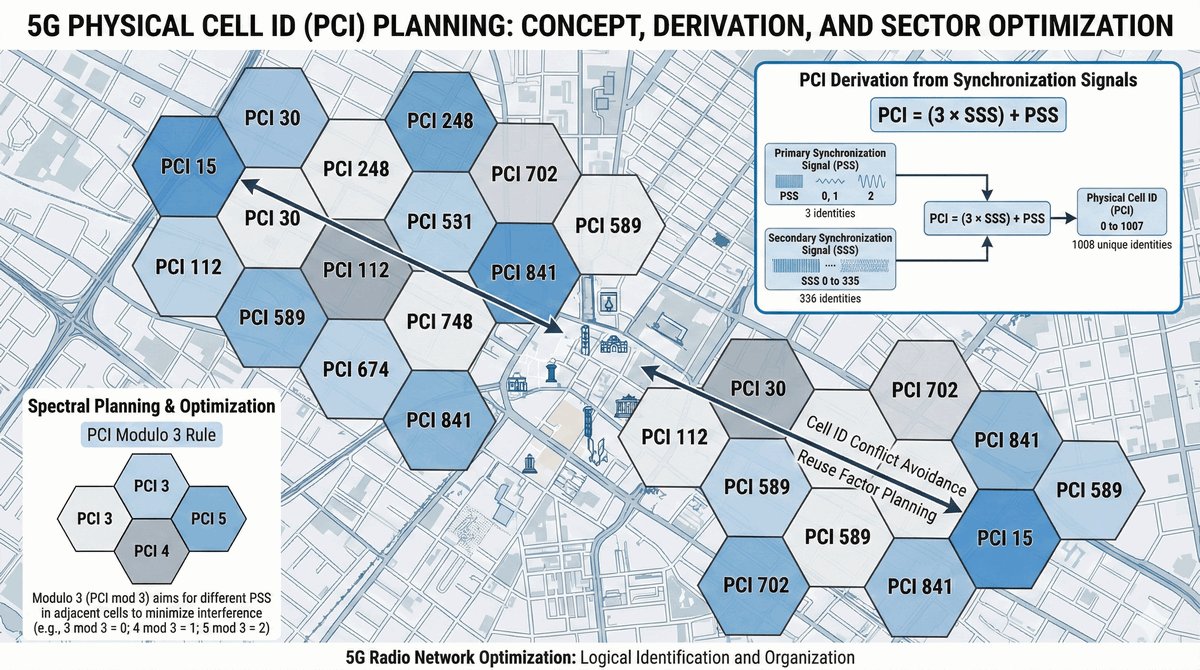

  • Zawiera sygnały PSS i SSS (Primary/Secondary Sync Signal).
  • Wysyłany jest w pęczkach wiązek (Beam Sweeping) – stacja "omiecia" teren sygnałem synchronizacji.
  • Dzięki temu telefon dowiaduje się: "O, tu jest sieć o ID 123 i ma taką a taką strukturę ramek".

W 5G SSB pojawia się co 5, 10, 20, 40, 80 lub 160 ms (standardowo 20 ms), co pozwala telefonowi oszczędzać baterię, bo nie musi szukać sieci non-stop.

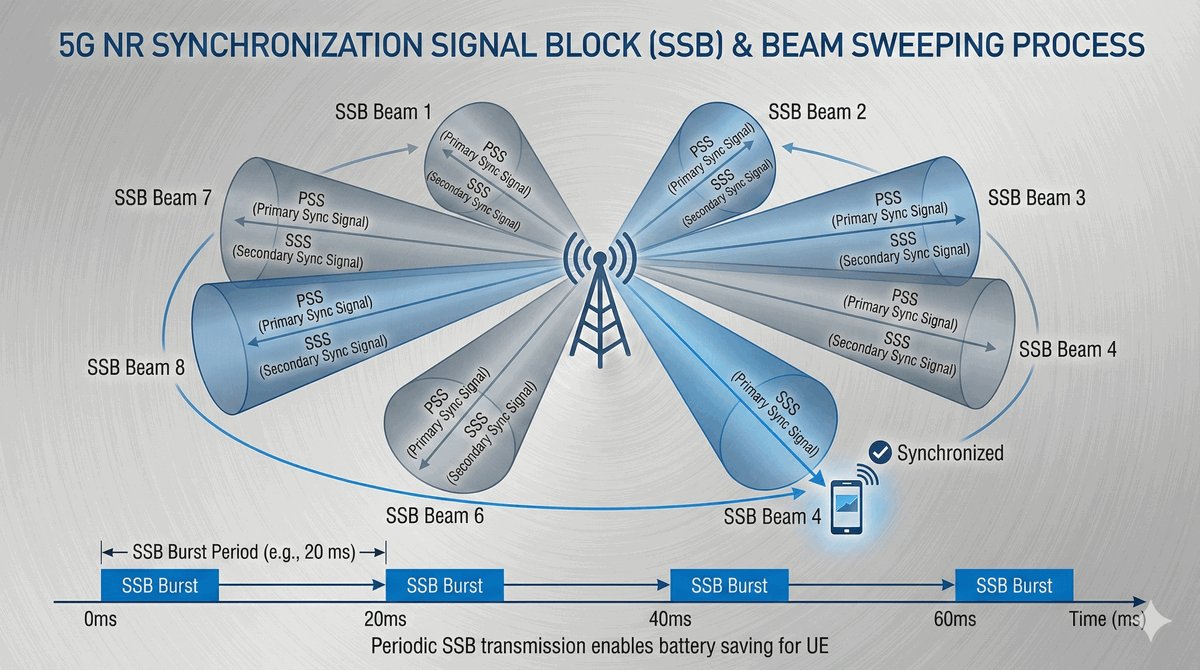

Wizualizacja Beam Sweeping sygnału SSB
22/50
Beam Sweeping i Beam Refinement

Proces nawiązywania wiązki

W 5G wysokie prędkości wymagają precyzyjnego celowania. Proces ten ma dwa etapy:

  1. Beam Sweeping (Gruby wybór): Stacja wysyła kilka szerokich wiązek SSB. Telefon mówi: "Wiązka nr 3 jest najmocniejsza".
  2. Beam Refinement (Precyzyjne dostrojenie): Stacja w obrębie wiązki nr 3 tworzy kilkanaście bardzo wąskich wiązek. Telefon dba, aby zawsze być w centrum tej najjaśniejszej "plamki" sygnału.
Proces od szerokiego sweepingu do wąskiej wiązki danych
23/50

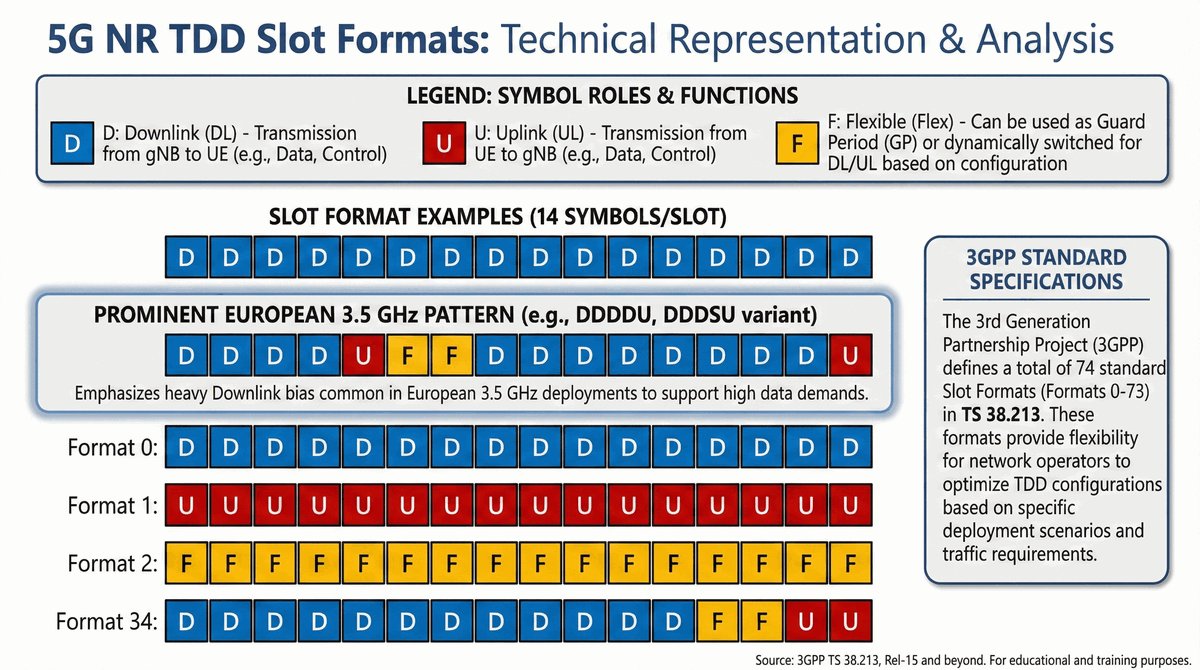

TDD Slot Formats – Konfiguracja czasu

74 sposoby na jeden slot

W 5G NR każdy z 14 symboli w slocie może mieć inną rolę. 3GPP zdefiniowało 74 standardowe formaty slotów:

  • D (Downlink): Symbol tylko do odbierania.
  • U (Uplink): Symbol tylko do wysyłania.
  • F (Flexible): Symbol, którego rola zmienia się dynamicznie (może być D, U lub pusty - Guard Period).

Najpopularniejszy format w Europie (w paśmie 3.5 GHz) to tzw. DDDSU lub DDDDU, co zapewnia dużą przewagę pobierania nad wysyłaniem.

Graficzna reprezentacja formatów slotu D, U, F
24/50

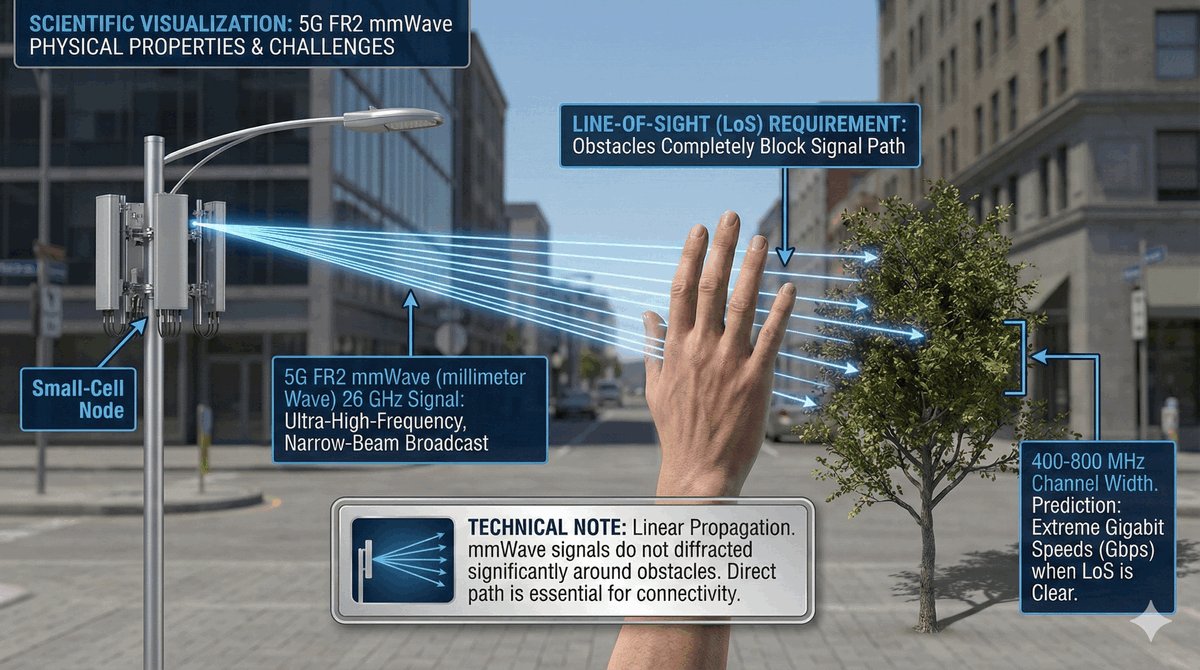

FR2 – Świat fal milimetrowych (mmWave)

26 GHz i wyżej

Prawdziwe Gbps osiąga się w FR2. Ale mmWave ma specyficzne cechy fizyczne:

  • Gigantyczne pasmo: Możliwość użycia kanałów 400 MHz (lub 800 MHz przez agregację).
  • Liniowa propagacja: Fale działają jak promień światła – nie odbijają się dobrze, nie przechodzą przez przeszkody.
  • Wymagany Beamforming: Sygnał bez skupionej wiązki zanikłby po kilkunastu metrach.

W Polsce pasmo 26 GHz jest przewidziane dla stadionów, lotnisk i centrów handlowych.

Zjawisko blokowania fal milimetrowych przez dłoń i obiekty
25/50

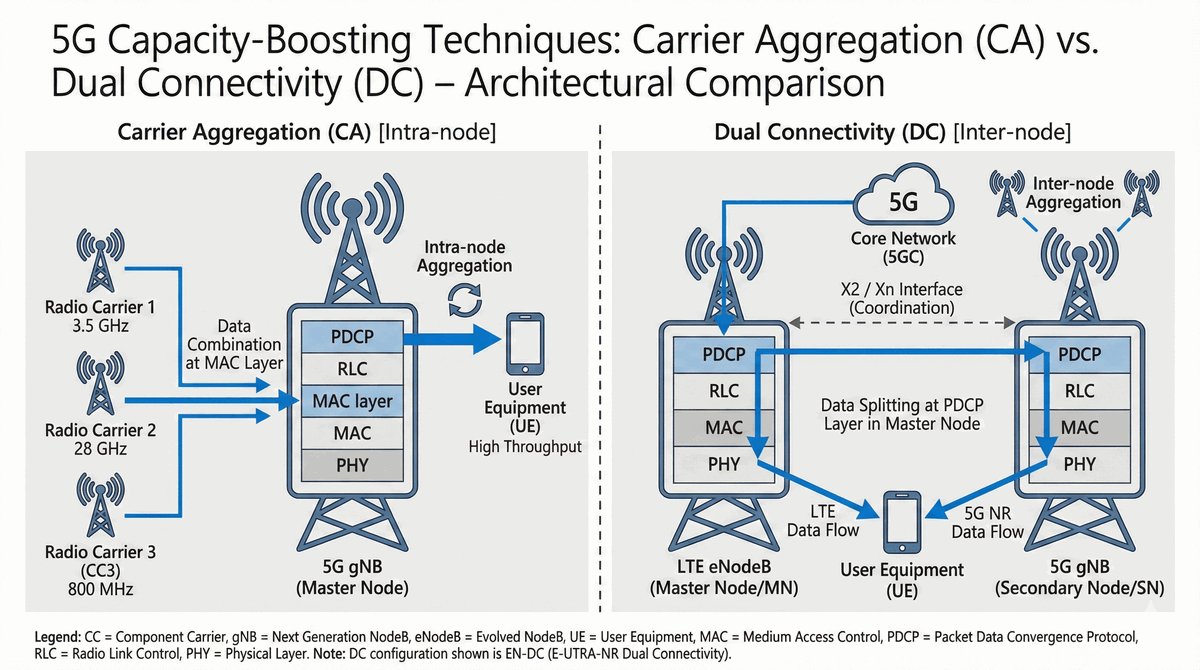

Carrier Aggregation (CA) w 5G

Sumowanie pasm dla prędkości

5G pozwala łączyć wiele kanałów w jeden logiczny ciąg danych:

  • Intra-band: Łączenie kanałów w tym samym pasmie (np. 40 + 60 MHz w 3.5 GHz).
  • Inter-band: Łączenie różnych pasm (np. 3.5 GHz + 1800 MHz LTE + 26 GHz).

Agregacja pozwala osiągnąć wynik typu 1 Gbps + 2 Gbps = 3 Gbps na ekranie Twojego smartfona.

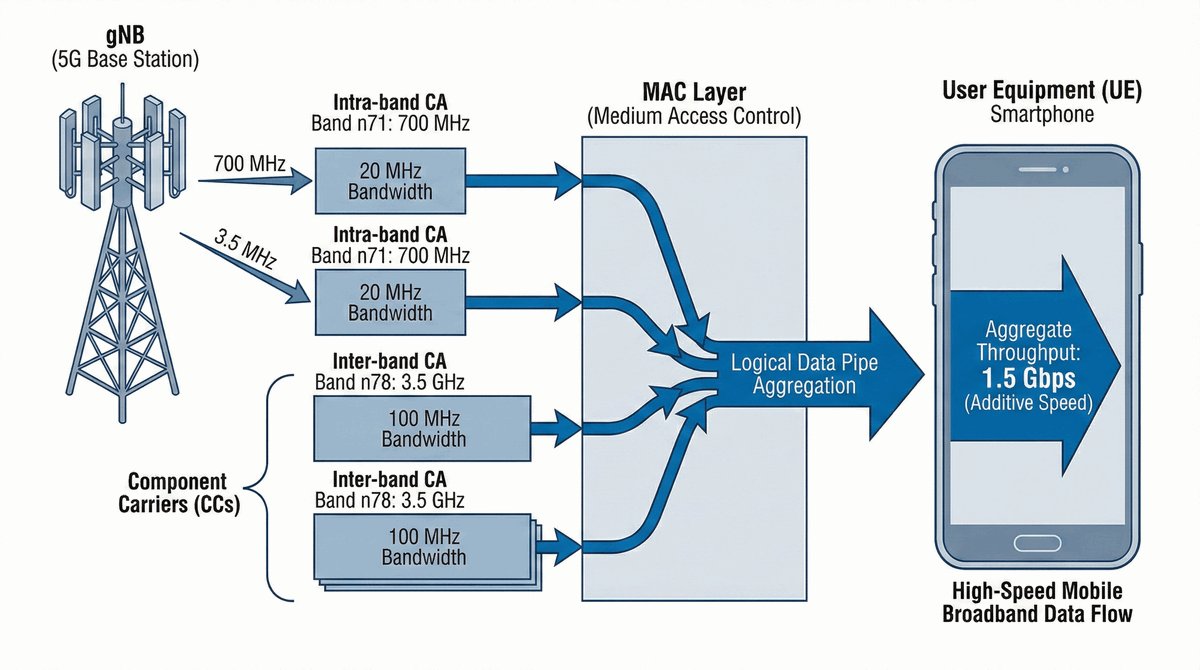

Schemat sumowania 3 kanałów radiowych w jeden strumień
26/50
MIMO 2x2, 4x4, 8x8... Dlaczego Massive?

Skalowanie warstw danych

Liczba anten to nie to samo co liczba warstw danych (layers):

  • Anteny: Masz ich 64, aby precyzyjnie formować wiązkę.
  • Warstwy (Layers): Większość współczesnych telefonów 5G wspiera MIMO 4x4 dla downloadu.

Oznacza to, że telefon odbiera 4 niezależne strumienie danych jednocześnie. Massive MIMO po stronie stacji bazowej pozwala utrzymywać te 4 strumienie stabilnie, nawet gdy sygnał jest słaby.

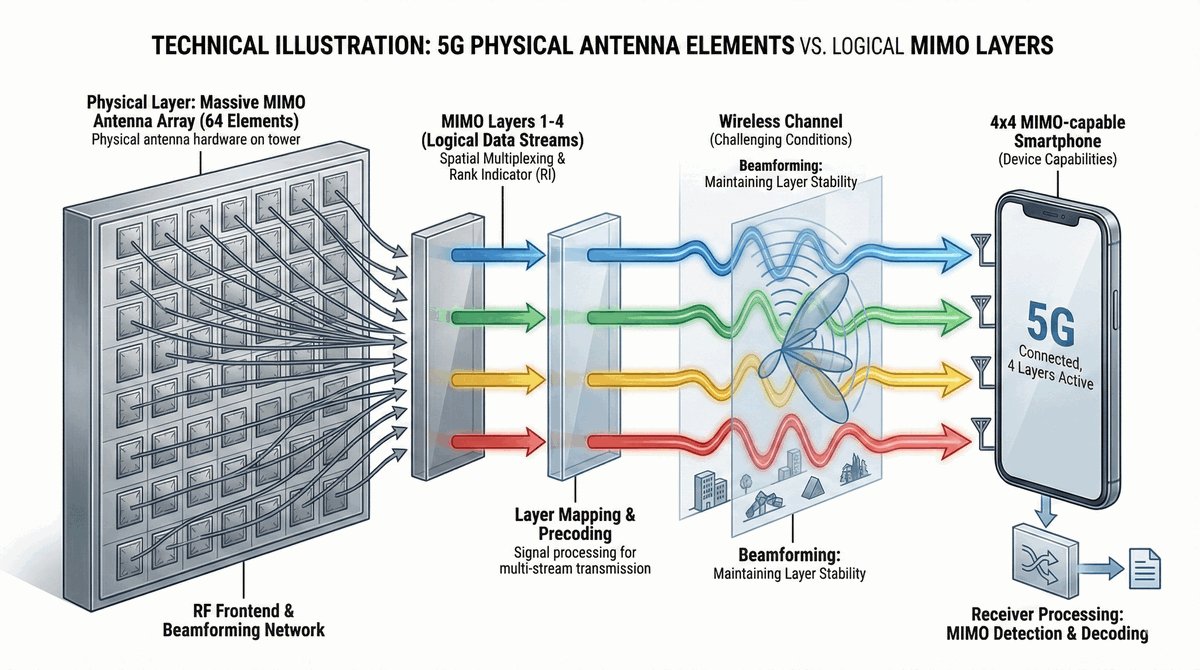

Różnica między fizyczną anteną a logiczną warstwą MIMO
27/50
Uplink (Wysyłanie) – Wyzwanie 5G

Dlaczego wysyłanie jest zawsze wolniejsze?

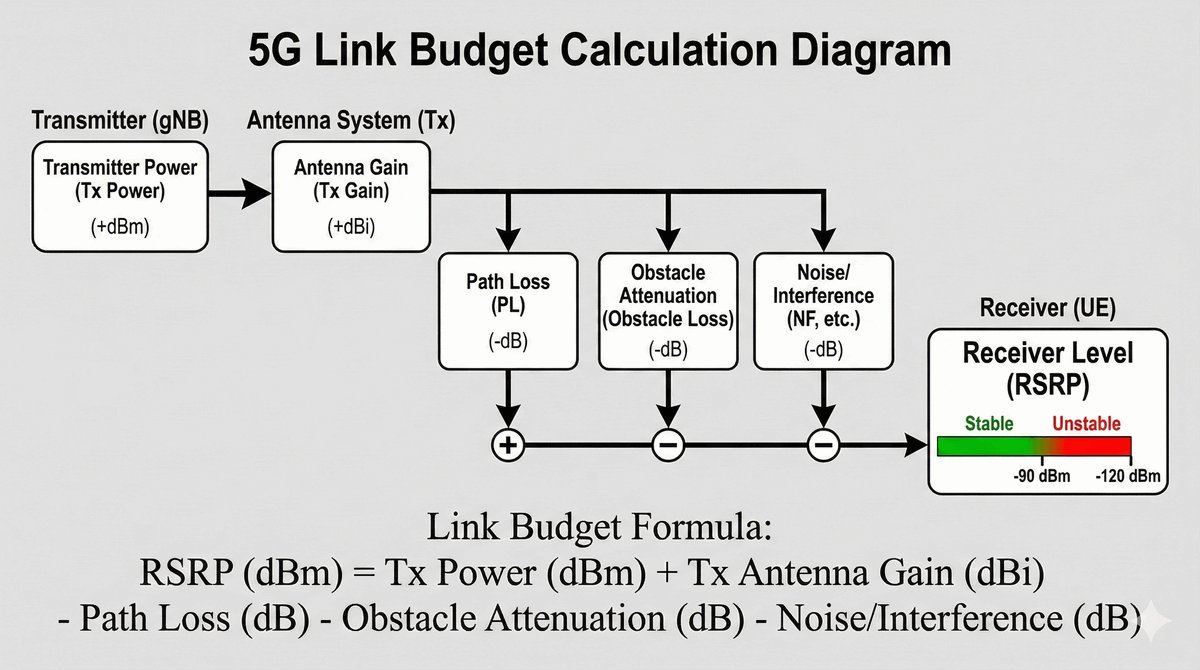

Głównym problemem 5G jest budżet łącza w górę (Link Budget):

  • Stacja bazowa ma ogromną moc i tysiące anten (łatwo "krzyczy").
  • Telefon ma malutką baterię, małe antenki i restrykcyjne limity promieniowania dla zdrowia (SAR).
  • Wysokie pasma (3.5 GHz) mają mały zasięg, więc telefon często "nie dociąga" sygnału do nadajnika.

Rozwiązaniem jest SUL (Supplementary Uplink) – telefon pobiera dane przez 5G (3.5 GHz), ale wysyła je przez stare pasmo 800 MHz.

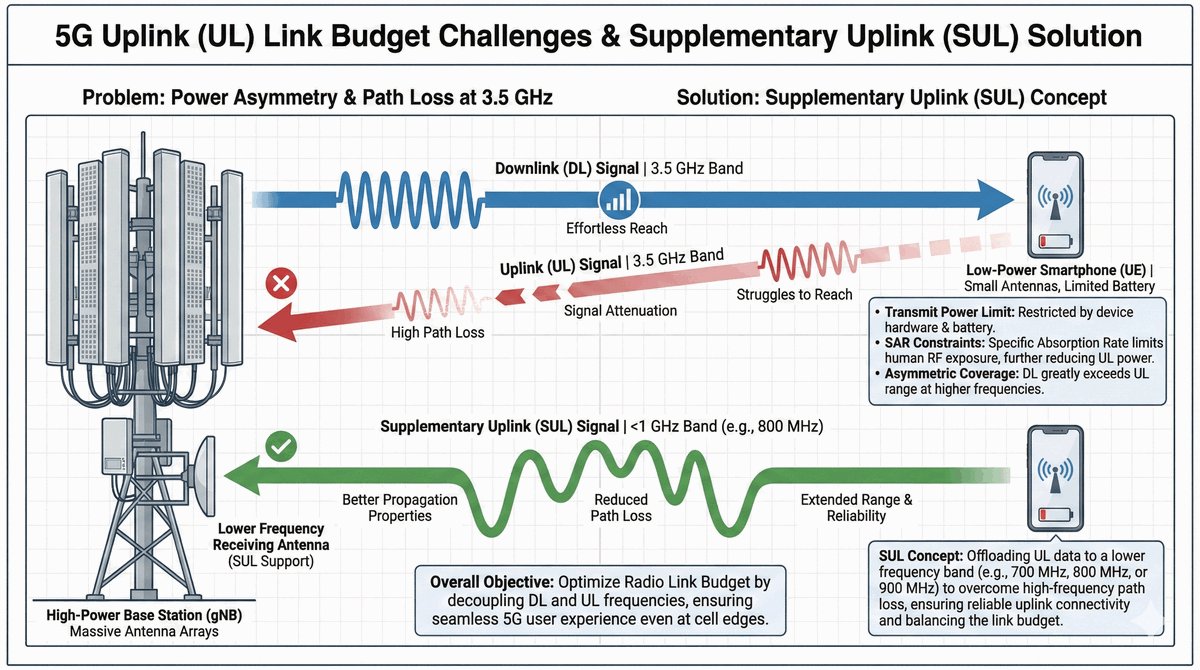

Schemat SUL: asymetria DL i UL na różnych częstotliwościach
28/50
Faza i Amplituda – Jak działa QAM?

Rysowanie bitów na fali

Modulacja kwadraturowa (QAM) zmienia dwa parametry fali nośnej jednocześnie:

  • Amplituda (Siła): Jak wysoka jest fala.
  • Faza (Przesunięcie): Kiedy fala zaczyna rosnąć.

Przykładowe punkty na konstelacji 256-QAM to unikalne kombinacje fazy i amplitudy. Im gęściej są ułożone (256 punktów!), tym trudniej je rozróżnić przy szumie – dlatego Gbps wymaga dobrej widoczności anteny stacji.

Animacja/Rysunek pokazujący zmianę fazy i amplitudy fali
29/50
Tłumienie deszczu i liści (FR2)

Wrogowie sieci milimetrowych

W pasmach 26 GHz i wyżej (FR2) zjawiska pogodowe mają ogromne znaczenie:

  • Krople deszczu: Mają wielkość zbliżoną do długości fali 5G, co powoduje ogromne rozpraszanie sygnału.
  • Wilgoć w powietrzu: Cząsteczki wody i tlenu pochłaniają energię radiową.
  • Liście na drzewach: Mokry liść to niemal nieprzezroczysta ściana dla milimetrowego 5G.

Dlatego planowanie sieci mmWave wymaga precyzyjnych map 3D z uwzględnieniem roślinności.

Wykres tłumienia sygnału w funkcji opadów deszczu
30/50
Budżet Łącza (Link Budget) – Obliczenia

Czy sygnał doleci?

Inżynierowie planujący 5G sumują zyski i straty mocy [dBm]:

Moc Odbiornika = Moc Nadajnika + Zysk Anten - Straty Drogi (Path Loss) - Straty Przeszkód - Margines Szumu.

  • W 5G dążymy do tego, aby poziom sygnału (RSRP) był wyższy niż -110 dBm.
  • Poniżej -120 dBm połączenie staje się niestabilne lub zrywa.
Przykładowe równanie budżetu łącza na schemacie
31/50
Agregacja pasm (CA) vs Dual Connectivity (DC)

Dwie drogi do większej prędkości

  • Carrier Aggregation (CA): Jeden ruter w stacji gNB zarządza wieloma pasmami jednocześnie. Dane są dzielone na poziomie warstwy MAC. To bardzo szybki i wydajny mechanizm.
  • Dual Connectivity (DC): Telefon łączy się z dwiema różnymi stacjami bazowymi (np. LTE i 5G). Dane są dzielone wyżej, w warstwie PDCP. Jest to bardziej złożone, ale pozwala łączyć technologie różnych generacji (EN-DC).

W 5G często używamy obu technik naraz, aby "wycisnąć" maksimum z dostępnych anten i częstotliwości.

Schemat porównawczy CA (warstwa MAC) i DC (warstwa PDCP)
32/50
Numerologia w praktyce – Dlaczego 30 kHz?

Złoty środek dla FR1

Większość sieci 5G na świecie w paśmie 3.5 GHz używa numerologii μ=1 (30 kHz). Dlaczego?

  • Odporność na szum fazowy: Przy 3.5 GHz 15 kHz (z LTE) byłoby zbyt wrażliwe na drgania fali.
  • Opóźnienia: Slot trwa 0.5 ms zamiast 1 ms, co ułatwia uRLLC.
  • Współistnienie: 30 kHz idealnie "mieści się" w kanałach o szerokości 40-100 MHz.

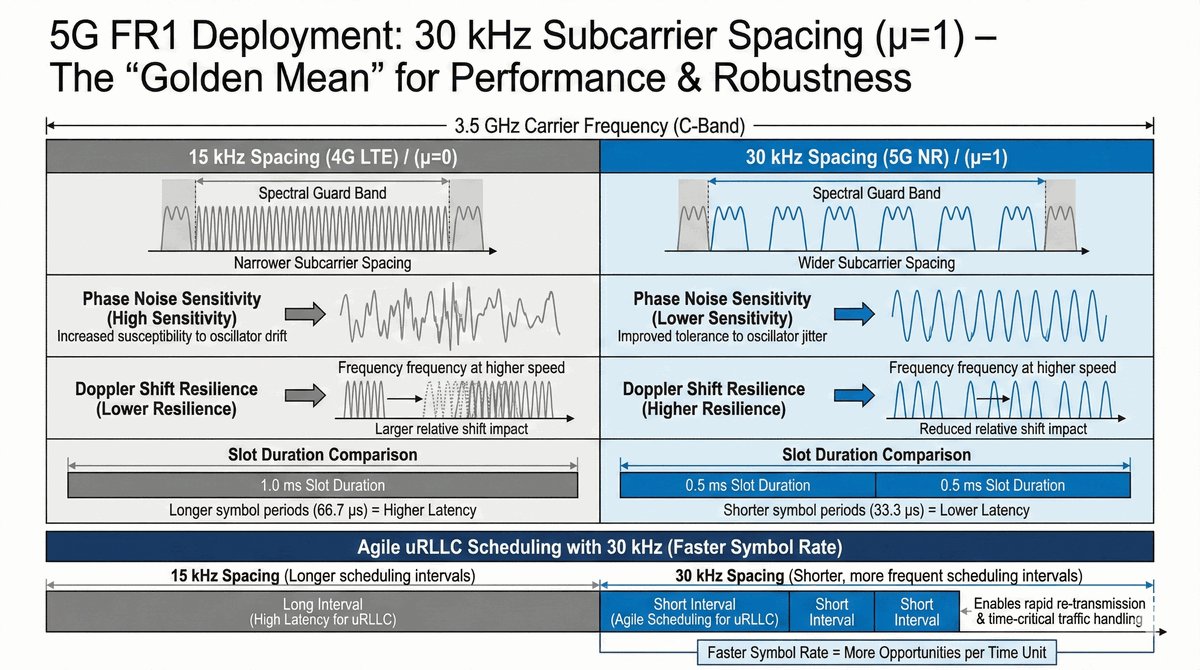

Porównanie wydajności 15 kHz vs 30 kHz w paśmie 3.5 GHz
33/50

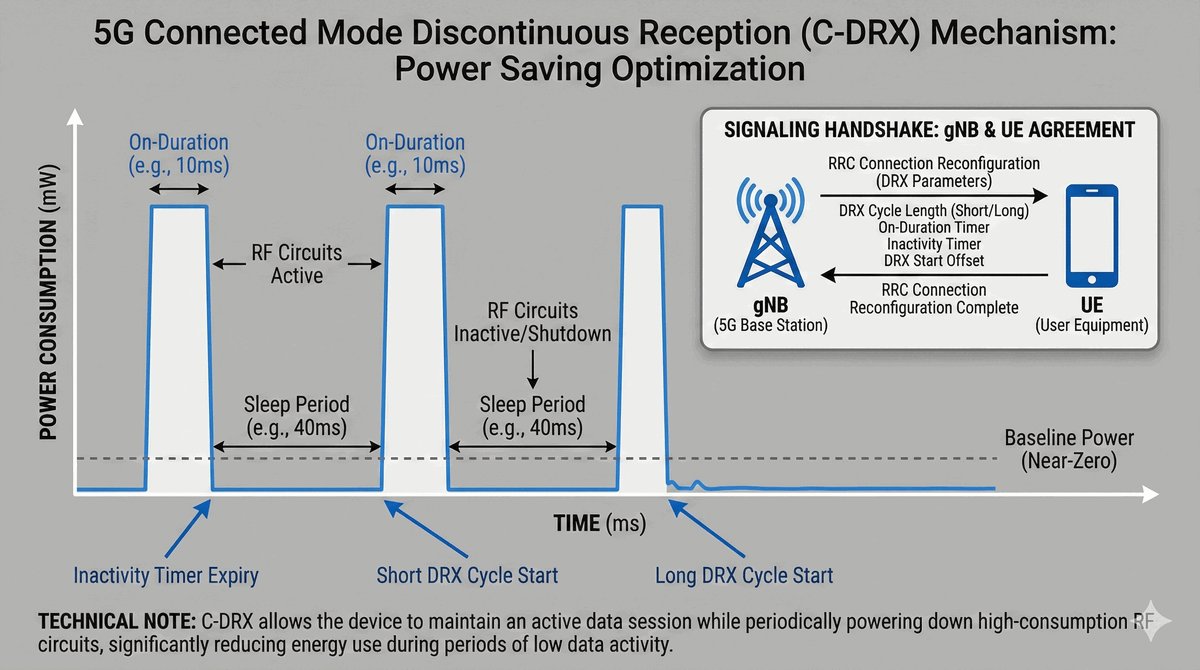

Energia w 5G – Connected Mode DRX

Jak nie rozładować telefonu w godzinę?

Ciągły monitoring 100 MHz pasma z MIMO 4x4 błyskawicznie zużyłby baterię. 5G używa C-DRX:

  • Telefon i sieć umawiają się na cykle: "Przez 10 ms słuchaj, przez 40 ms śpij".
  • W fazie uśpienia telefon wyłącza większość układów odbiorczych.
  • Gdy nadejdą dane, stacja w fazie "słuchania" (On-Duration) daje sygnał do pełnego wybudzenia.
Wykres zużycia energii w cyklach DRX
34/50
CORESET – Regiony kontrolne

Control Resource Set

W 4G sygnały kontrolne (PDCCH) zajmowały całą szerokość pasma na początku ramki. W 5G są uwięzione w CORESET:

  • To konkretny prostokąt w siatce czas-częstotliwość, gdzie telefon szuka instrukcji.
  • Może być ich kilka w jednym kanale.
  • Pozwala to urządzeniom o ograniczonej mocy obliczeniowej monitorować tylko swój fragment sieci.
Siatka OFDM z zaznaczonym CORESET
35/50
RACH – Dostęp do sieci

Random Access Channel

Gdy telefon chce wysłać dane po długiej przerwie, używa kanału PRACH:

  • Wysyła tak zwany "Preamble" – sygnał: "Tu jestem, chcę rozmawiać".
  • W 5G istnieje tryb 2-step RACH (Release 16+), który skraca proces połączenia, oszczędzając czas i baterię.
  • Jest to kluczowe dla urządzeń IoT, które wysyłają małe paczki danych bardzo rzadko.
Porównanie 4-step RACH i 2-step RACH
36/50

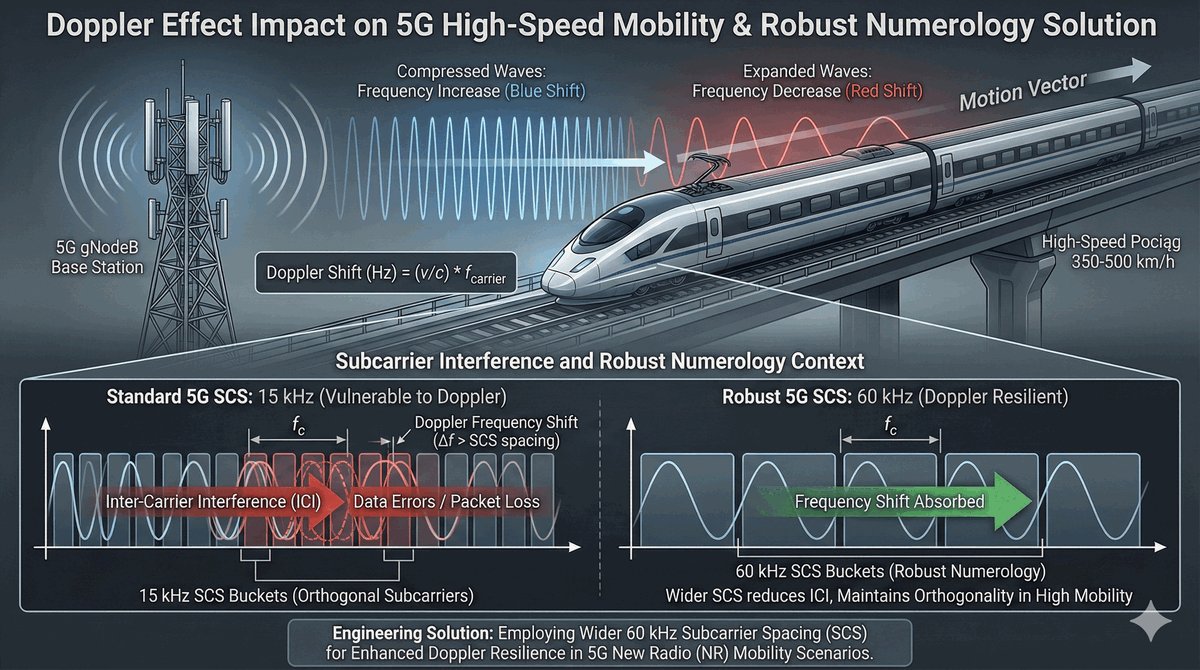

Zjawisko dopplera w 5G

5G w szybkim pociągu

Przy prędkości 300 km/h częstotliwość fali radiowej ulega przesunięciu (efekt Dopplera). W 5G jest to wyzwanie:

  • Przesunięcie to psuje ortogonalność podnośnych (ICI - Inter-Carrier Interference).
  • 5G radzi sobie z tym przez użycie szerszego SCS (np. 60 kHz), który jest bardziej odporny na przesunięcia częstotliwości.
  • Dzięki temu 5G wspiera stabilne połączenia nawet przy prędkości 500 km/h.
Pociąg ekspresowy i przesunięcie fal 5G
37/50
Pomiary Radiowe (RSRP, RSRQ, SINR)

Jak ocenić jakość 5G?

  • RSRP (Reference Signal Received Power): Czysta moc sygnału [dBm]. Powyżej -80 dBm to sygnał idealny.
  • RSRQ (Reference Signal Received Quality): Czystość sygnału względem szumów. Im bliżej 0, tym lepiej.
  • SINR (Signal-to-Interference-plus-Noise Ratio): Stosunek sygnału do zakłóceń. Kluczowy dla osiągnięcia modulacji 256-QAM. Wymaga wartości powyżej 20-25 dB.

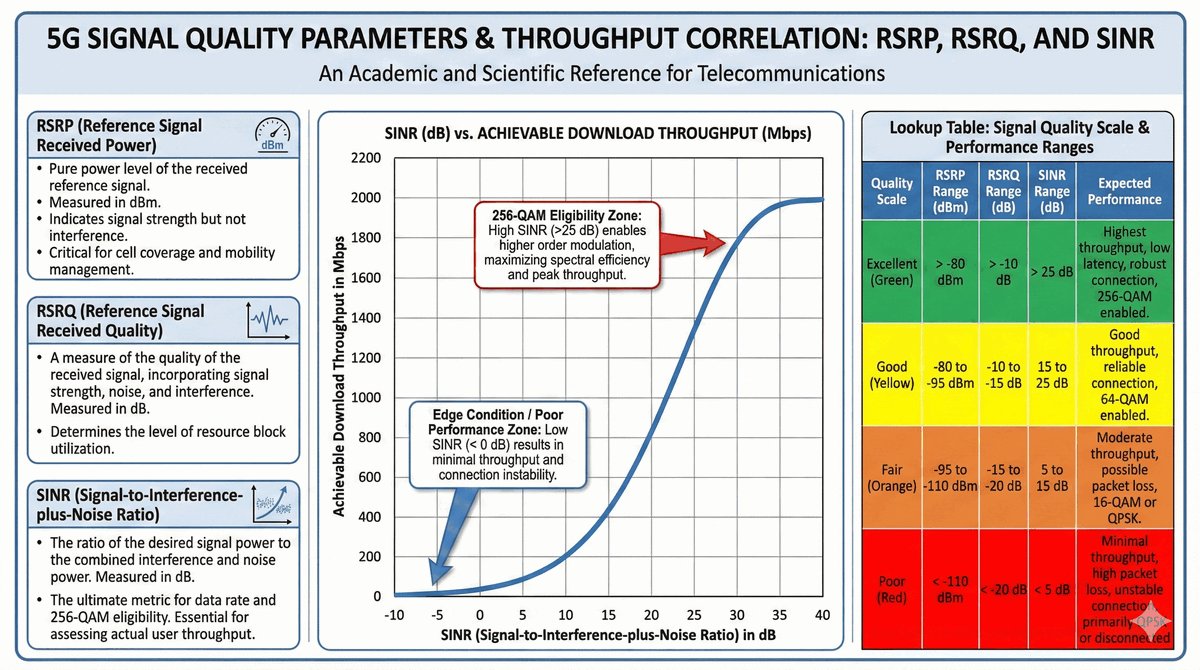

Zależność prędkości pobierania od SINR
38/50
Sidelink (PC5) – Bezpośrednie rozmowy

Komunikacja bez udziału stacji bazowej

5G wprowadza udoskonalony Sidelink (interfejs PC5):

  • Urządzenia mogą rozmawiać bezpośrednio ze sobą (UE-to-UE).
  • Kandydaci: samochody ostrzegające się o hamowaniu, telefony w kopalniach bez zasięgu stacji.
  • V2X (Vehicle-to-Everything): Samochody wymieniają się informacjami o pogodzie i zagrożeniach w czasie rzeczywistym.

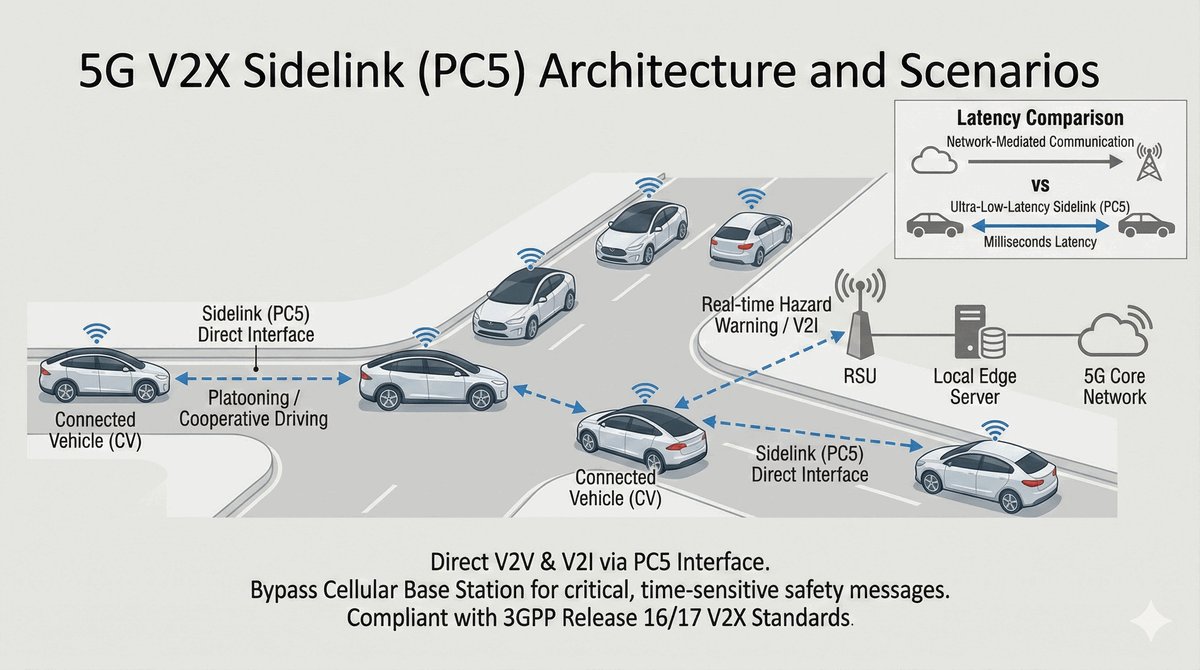

Scenariusze V2X: samochody komunikujące się przez Sidelink
39/50
Anteny aktywne vs pasywne

Ewolucja sprzętu na maszcie

  • Anteny pasywne (4G): Elektronika (RRU) jest w szafie pod masztem, a antena to tylko kawałek metalu podłączony długim kablem. Duże straty mocy.
  • AAU (Active Antenna Unit - 5G): Cała elektronika, procesory sygnałowe i setki anten są zamknięte w jednej obudowie na górze masztu. Zero strat na kablach, ogromna precyzja sterowania wiązką.
Porównanie konstrukcji RRU+Antena vs AAU
40/50
Small Cells – Densyfikacja sieci

Sieć na latarniach

Ponieważ wysokie pasma (3.5 GHz i mmWave) mają mały zasięg, 5G wymaga zagęszczenia stacji:

  • Macro Cells: Duże maszty (zasięg km).
  • Small Cells: Małe nadajniki wielkości pudełka od butów montowane na latarniach, przystankach i wewnątrz budynków (zasięg setki metrów).

To jedyny sposób, aby zapewnić Gbps w gęstej zabudowie miejskiej.

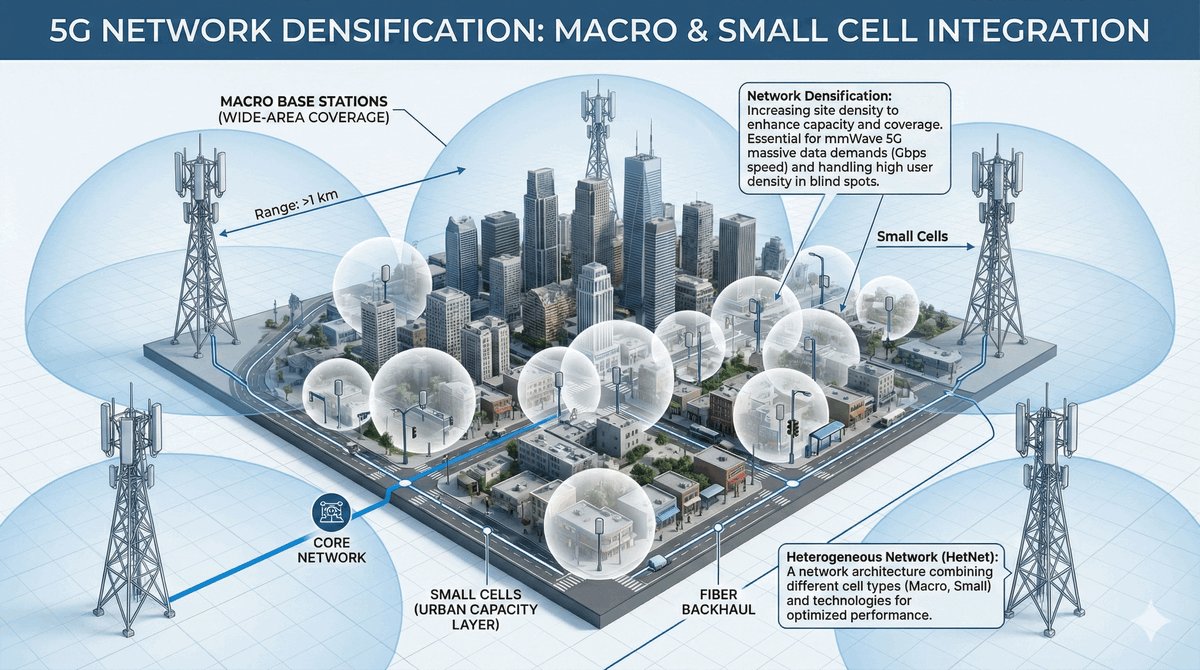

Wizualizacja miasta z Macro i Small Cells
41/50
Podsumowanie Warstwy Fizycznej 5G

Najważniejsze punkty do zapamiętania

  • Pasma: FR1 (poniżej 7 GHz) dla zasięgu i FR2 (mmWave) dla prędkości.
  • Numerologia: Skalowalny SCS (30, 60, 120 kHz) dopasowany do potrzeb.
  • Massive MIMO: Matryce antenowe zwiększające pojemność i zasięg.
  • Beamforming: Precyzyjne kierowanie sygnału do użytkownika.
  • Kanały: PDSCH/PUSCH dla danych, PDCCH/PUCCH dla sterowania.
  • FEC: Kodowanie LDPC i Polar dla maksymalnej wydajności.
Infografika z kluczowymi technologiami PHY 5G
42/50
Zasady planowania stacji 5G

Od teorii do praktyki

Planowanie sieci 5G PHY wymaga uwzględnienia:

  • Asymetria TDD: Ustawienie odpowiedniego wzorca (Pattern) dla DL/UL.
  • Koordynacja PCI: Unikanie konfliktów identyfikatorów warstwy fizycznej (0-1007).
  • Współdzielenie infrastruktury: Anteny AAU muszą być montowane z uwzględnieniem obciążenia masztu.
  • EMF: Limity pola elektromagnetycznego wymuszają inteligentne zarządzanie mocą w Beamformingu.

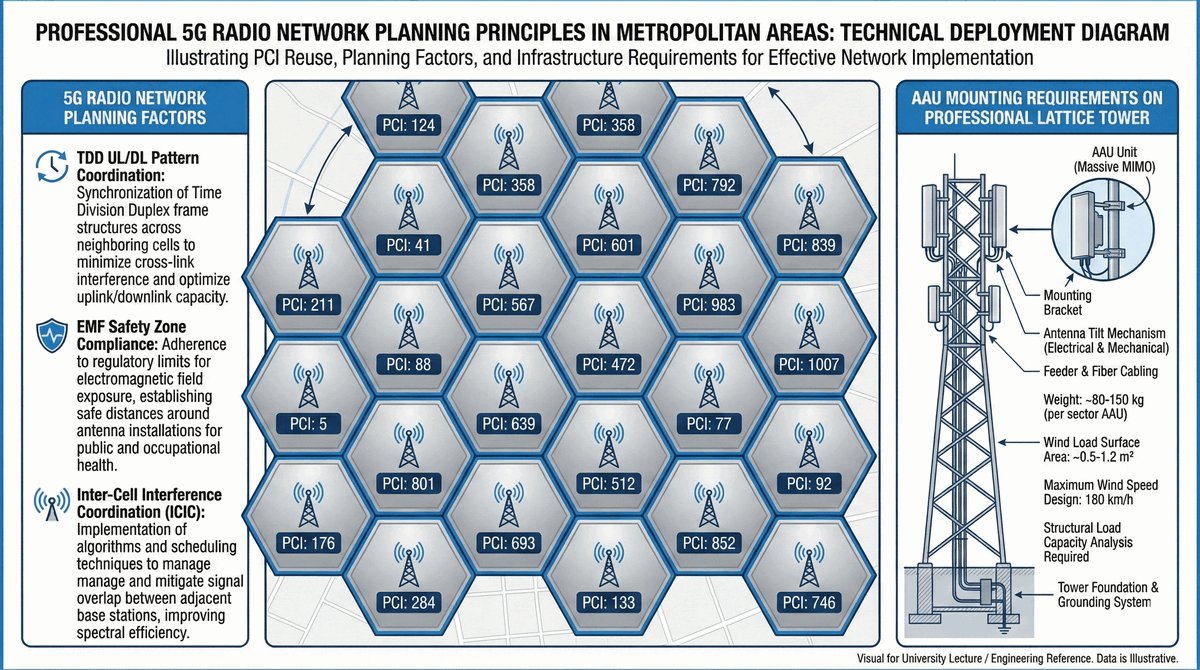

Schemat planowania radiowego w mieście
43/50
MikroTik RouterOS v7 – Monitoring 5G (CLI)

Sprawdzanie parametrów radiowych

W systemie RouterOS możemy monitorować stan połączenia 5G za pomocą terminala. Jest to kluczowe dla inżyniera terenowego:

[admin@MikroTik] > /interface/lte/monitor lte1
      status: connected
       model: RG500Q-EA (5G)
    operator: Plus / Orange / T-Mobile
        band: n41 (2500 MHz)
      ca-band: n41(100MHz), n28(20MHz)
        rsrp: -85dBm
        rsrq: -11dB
        sinr: 18dB
       nr-pci: 402

Polecenie to pokazuje aktualnie używane pasma (NR bands) oraz jakość sygnału.

Zrzut ekranu z WinBox: LTE/5G Scanner
44/50
Weryfikacja parametrów sygnału (CLI)

Analiza wydajności PHY

Aby sprawdzić, czy stacja bazowa wykorzystuje pełną moc 5G, warto zwrócić uwagę na szerokość kanału (CH BW) oraz liczbę warstw MIMO:

[admin@MikroTik] > /interface/lte/at-chat lte1 input="AT+QENG=\"servingcell\""
  output: +QENG: "servingcell","NOCONN"
  +QENG: "NR5G-SA","TDD",260,01,43A2B,402,630000,78,12, -85,-11,18,1

Komendy AT pozwalają wyciągnąć głębsze informacje z modemu 5G, takie jak dokładne numery ARFCN (częstotliwości).

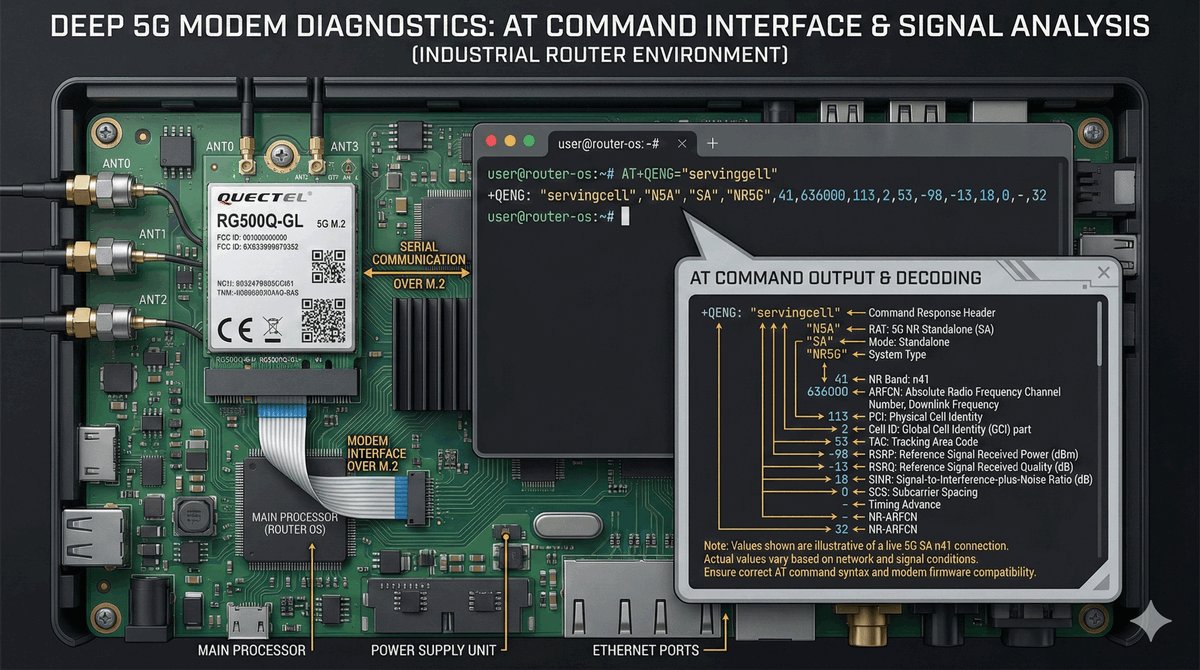

Schemat połączenia modemu M.2 z systemem RouterOS
45/50
RedCap (Reduced Capacity) – 5G dla IoT

5G nie tylko dla gigabitów

3GPP Release 17 wprowadza RedCap (znane też jako NR-Light):

  • Cel: Urządzenia tańsze i mniejsze niż smartfony (np. smartwatche, kamery przemysłowe).
  • Redukcja PHY: Maksymalna szerokość kanału to 20 MHz (FR1).
  • Mniej anten: Tylko 1 lub 2 anteny odbiorcze zamiast 4.
  • Efekt: Prędkości rzędu 150 Mbps, ale ogromne oszczędności energii.

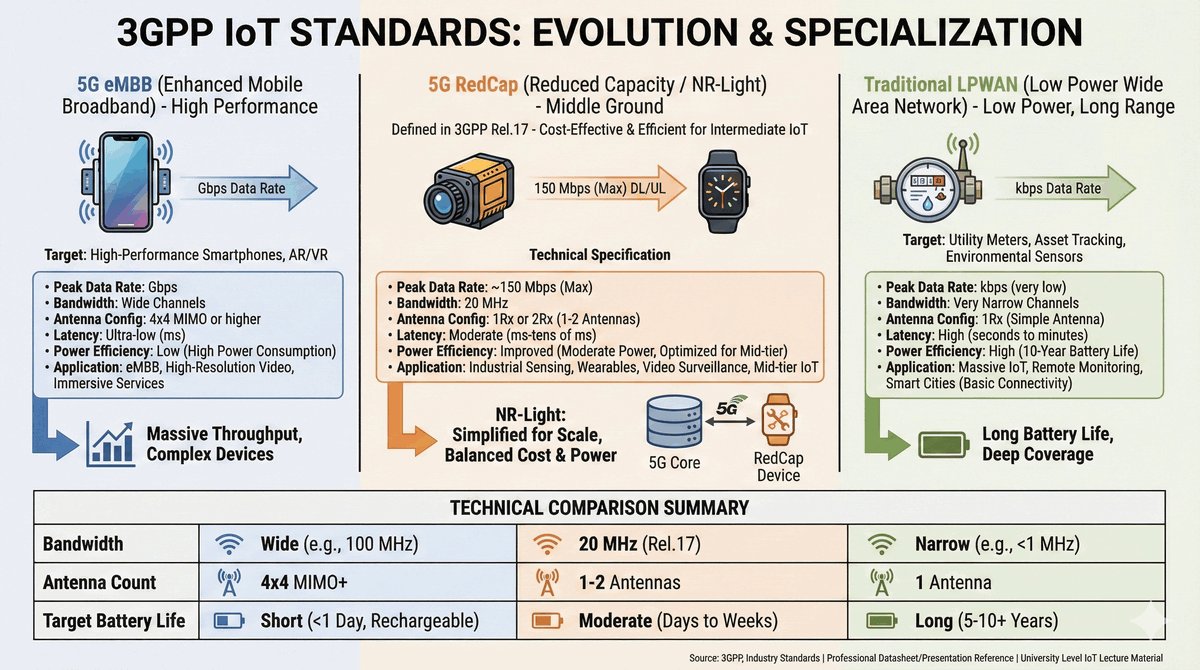

Porównanie 5G eMBB vs RedCap vs LPWAN
46/50

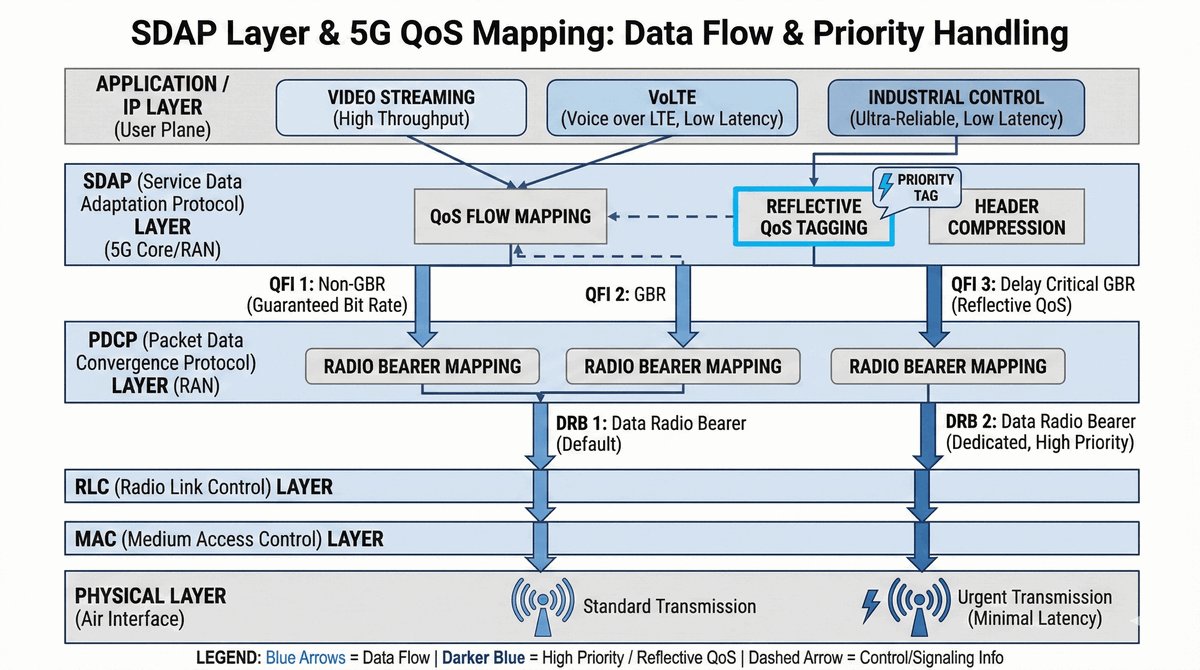

SDAP i Mapowanie QoS

Warstwa nad fizyczną

SDAP (Service Data Adaptation Protocol) to nowa warstwa w 5G, która pilnuje, aby właściwe dane trafiły do właściwego "kawałka" radia:

  • Mapuje strumienie danych (IP flows) na odpowiednie poziomy priorytetów QoS.
  • Dodaje specjalny znacznik do pakietów radiowych, dzięki czemu baza gNB wie, że dany pakiet to np. sterowanie chirurgicznym robotem (pilne!) a nie aktualizacja systemu (może poczekać).
Proces mapowania QoS bitów w SDAP
47/50
Timing Advance (TA) – Kwestia dystansu

Czas reakcji w 5G

Fale radiowe pędzą z prędkością światła, ale przy dystansie kilku kilometrów pakiety od różnych użytkowników przylatywałyby do bazy w bałaganie.

  • Timing Advance: Stacja bazowa mierzy czas dolotu sygnału i rozkazuje telefonowi: "Wysyłaj dane 10 mikrosekund wcześniej, bo jesteś daleko".
  • W 5G TA jest o wiele bardziej precyzyjne niż w LTE, co jest kluczowe dla działania na bardzo małych slotach (0.25 ms).

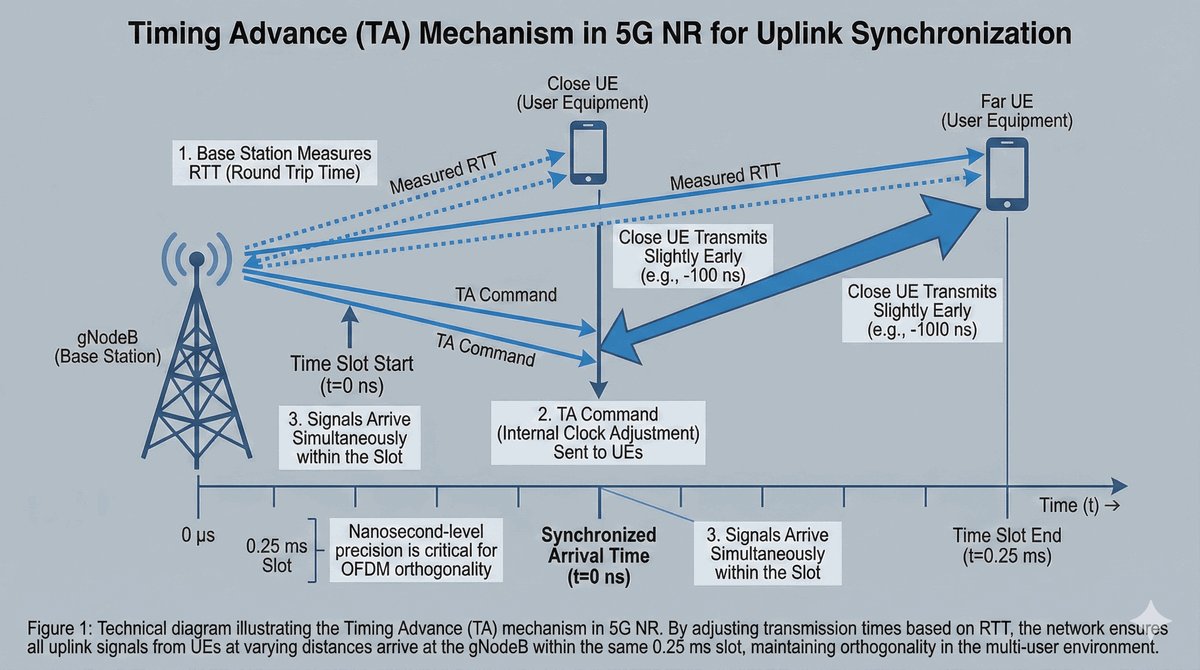

Schemat korekcji czasu TA dla bliskiego i dalekiego użytkownika
48/50
PCI – Tożsamość komórki radiowej

Physical Cell ID

Każda komórka 5G ma swój unikalny numer PCI w danej okolicy:

  • PCI wyliczany jest z sygnałów PSS i SSS.
  • Zakres: 0 - 1007 (w LTE było tylko 503).
  • Kontekst: Jeśli dwie stacje o tym samym PCI "widzą się", dochodzi do zakłóceń, których telefon nie potrafi odfiltrować. Planowanie PCI to "kolorowanie mapy" w świecie radiowym.
Mapa sektorów z różnymi numerami PCI
49/50
Precoding – Matematyka Massive MIMO

Jak powstaje wiązka?

Aby sygnał z 64 anten "złożył się" w jedną mocną wiązkę, stacja bazowa stosuje Precoding:

  • Mnoży dane przez specjalne macierze matematyczne (Codebooks).
  • Zmienia fazę i amplitudę na każdym z 64 transmiterów tak, aby fale zsumowały się konstruktywnie w miejscu, gdzie jest telefon, a wygasiły tam, gdzie siedzi inny sąsiad.
Wizualizacja sumowania fal z wielu elementów antenowych
50/50
Podsumowanie i Pytania

Koniec Części 2: Warstwa Fizyczna

Przeszliśmy od elementarnych fal radiowych po zaawansowane techniki sterowania wiązką i monitorowania sieci.

Zapamiętaj: 5G to nie tylko szybsza modulacja, to przede wszystkim elastyczność i precyzja w przestrzeni.

Masz pytania dotyczące Massive MIMO lub konfiguracji MikroTika?

Ikona podsumowania i zaproszenie do dyskusji
